8504 EKD_HB kryt odbočný přechodový

Popis produktu

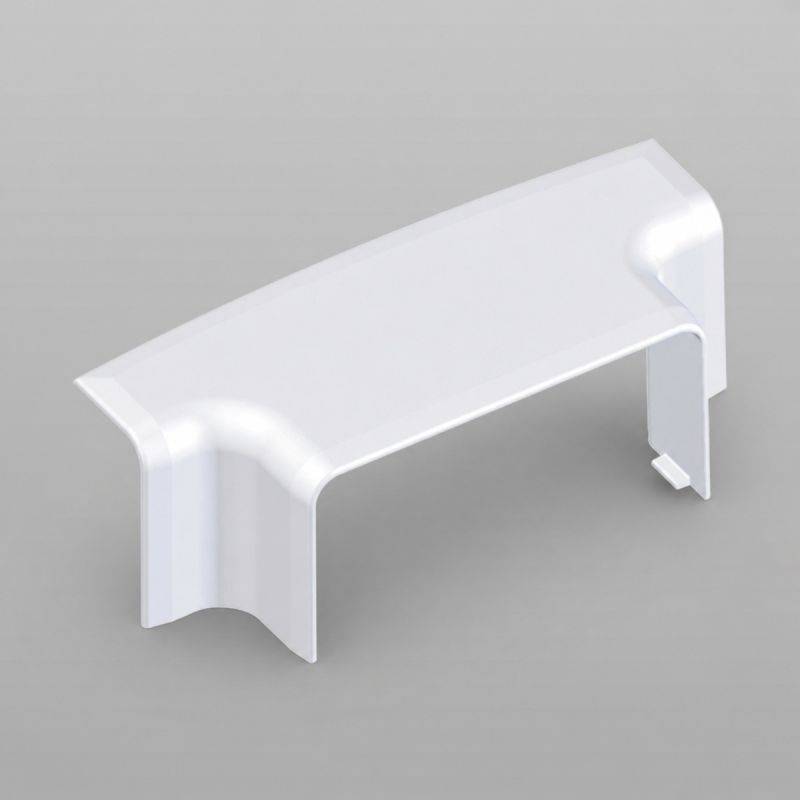

KOPOS 8504/EKD_HB je systémový přechodový odbočný kryt pro vytvoření pravoúhlého T-odbočení kabelové trasy. Používá se v místě, kde z hlavního elektroinstalačního kanálu EKD 100X40 odbočuje menší kanál EKD 80X40. Přechodový tvar krytu vyrovnává rozdílnou šířku obou kanálů a zakrývá místo jejich napojení. Výsledná instalace působí čistě, souvisle a současně chrání kabely před přímým dotykem a mechanickým poškozením v místě odbočení. Kryt je vyrobený z PVC v bílé barvě, která odpovídá bílým elektroinstalačním kanálům řady EKD. Teplotní odolnost od −5 do +60 °C umožňuje použití v běžných vnitřních elektroinstalacích, kancelářích, provozovnách, technických místnostech a výrobních prostorech.

Co je potřeba pro použití

Kryt je pouze tvarovým příslušenstvím a neobsahuje samotné elektroinstalační kanály. Pro vytvoření kompletního přechodového odbočení je potřeba hlavní kanál EKD 100X40 a odbočující kanál EKD 80X40. Podle konkrétní trasy mohou být potřeba také spojovací kryty, koncovky, vnitřní nebo vnější rohy a dělicí přepážka. Kryt není určený jako běžná odbočka mezi třemi stejně širokými kanály EKD 80X40. Pro takové spojení se používá standardní odbočný kryt 8504_HB.

Způsob montáže

Kanály se v místě odbočení přesně naměří, seříznou a upevní k podkladu tak, aby na sebe jejich kabelové prostory správně navazovaly. Po vložení kabelů a uzavření vík se na místo spoje nasadí přechodový odbočný kryt. Kryt překryje řezané hrany i případné menší nepřesnosti vzniklé při montáži. Před definitivním upevněním je nutné zkontrolovat, že kabely nejsou v místě odbočení zalomené nebo přiskřípnuté a že je dodržen jejich minimální poloměr ohybu.

Použití

• přechodové T-odbočení mezi kanály EKD 100X40 a EKD 80X40
• odbočení menší kabelové trasy z hlavního kanálu
• kancelářské a komerční elektroinstalace
• technické místnosti a výrobní provozy
• silové, datové a komunikační rozvody
• rekonstrukce s povrchovým vedením kabelů

Technické parametry

Typ příslušenství: přechodový odbočný kryt

Použití: odbočení kanálu EKD 80X40 z kanálu EKD 100X40

Materiál: PVC

Barva: bílá

Teplotní odolnost: −5 až +60 °C

Hmotnost: 0,0245 kg

Norma: ČSN EN 50085-1

Minimální objednací množství výrobce: 2 kusy a jejich násobky
