GUELL 2,5+ A/40W 212W 4K LTF1625FA840 asymetr

Popis produktu

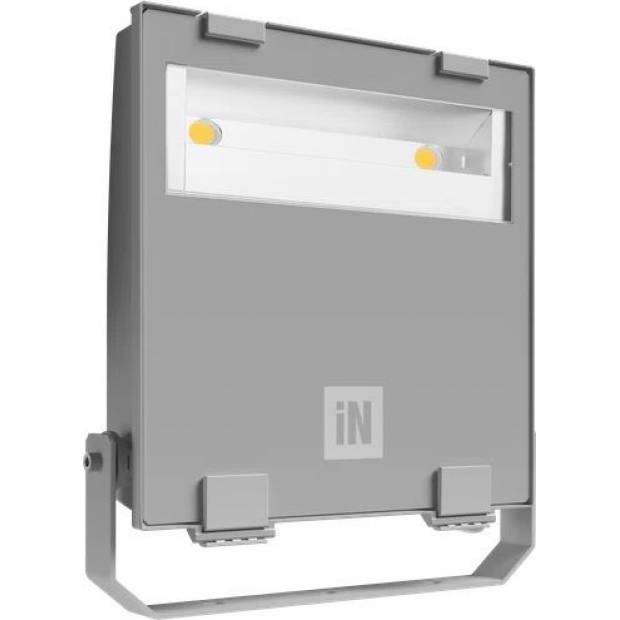

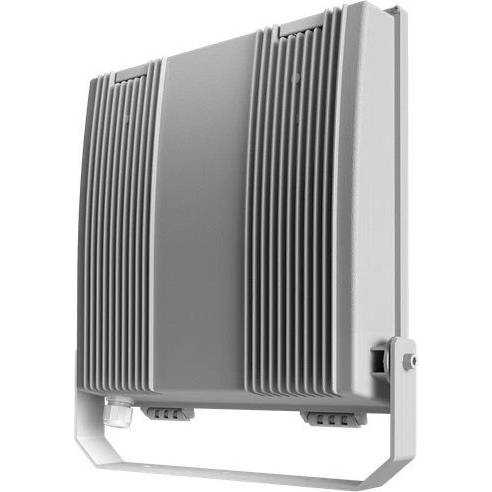

GUELL 2.5+ A40/W je profesionální LED reflektor určený pro náročné vnitřní i venkovní instalace. Při příkonu 212 W poskytuje skutečný světelný tok svítidla 27 200 lm a světelnou účinnost 128 lm/W. Neutrální bílá barva světla 4000 K je vhodná pro sportovní, pracovní, průmyslové a dopravní plochy, kde je důležitá dobrá viditelnost a přirozené rozlišování barev. Hlavní předností reflektoru je široká asymetrická optika A40/W. Světelný tok není rozdělován rovnoměrně kolem osy svítidla, ale je směrován dopředu do požadované plochy. Reflektor proto může být instalován na okraji hřiště, parkoviště nebo manipulačního prostoru a osvětlovat i vzdálenější část plochy bez nutnosti nadměrného naklánění. Správné umístění pomáhá omezit přímé oslnění hráčů, diváků, pracovníků a řidičů a současně snižuje množství světla dopadajícího mimo vymezený prostor. Reflektor lze použít také pro nepřímé osvětlení velkých reklamních ploch, billboardů a fasád. Při instalaci nad nebo pod reklamní plochu asymetrická optika vede světlo podél jejího povrchu a umožňuje rovnoměrnější nasvícení bez nutnosti namířit svítidlo přímo proti reklamě. Robustní těleso je vyrobeno z tlakově litého hliníku a opatřeno polyesterovým práškovým lakem v metalické šedé barvě GR-94. Povrchová úprava odpovídá koroznímu prostředí C5, takže je reflektor vhodný také do náročných venkovních a průmyslových podmínek. Optický prostor chrání ploché extra čiré tvrzené sklo a tvarované silikonové těsnění odolné proti stárnutí. Reflektor je otevíratelný a umožňuje údržbu, což je důležitá výhoda u dlouhodobých profesionálních instalací.

Náhrada za halogenový nebo výbojkový reflektor

Světelným tokem 27 200 lm může tento 212W LED reflektor podle konkrétní instalace nahradit přibližně halogenový reflektor o výkonu 1500 až 2000 W nebo starší výbojkové svítidlo o výkonu přibližně 250 až 400 W. Skutečná náhrada závisí na typu a stáří původního zdroje, účinnosti původní optiky, montážní výšce a požadovaném rozložení světla. Asymetrická optika využívá světelný tok účinněji než běžný symetrický reflektor, protože větší část světla směřuje přímo do osvětlované plochy.

Osvětlení sportovišť bez nežádoucího oslnění

Reflektor je vhodný pro venkovní i vnitřní sportoviště, tréninkové plochy a víceúčelová hřiště. Instaluje se na sloupy nebo konstrukce po obvodu sportovní plochy a světlo směruje dovnitř hřiště. Široká asymetrická optika umožňuje pokrýt větší vzdálenost bez výrazného naklánění reflektoru směrem k hráčům. Správný návrh osvětlení pomáhá omezit přímé oslnění, nežádoucí přesah světla mimo areál a rušivé osvětlení okolních budov. U sportovišť doporučujeme vždy provést světelnětechnický výpočet, který určí počet svítidel, montážní výšku, jejich rozmístění a přesné nasměrování.

Osvětlení reklamních a průmyslových ploch

Asymetrická optika je vhodná pro nepřímé osvětlení velkých reklamních panelů, billboardů, fasád, skladových prostor, parkovišť a manipulačních ploch. Reflektor lze umístit nad, pod nebo na okraj osvětlované plochy a světlo vést přes její povrch. Díky vysokému světelnému toku je vhodný pro větší montážní vzdálenosti a instalace ve větší výšce. Minimální vzdálenost reflektoru od osvětlovaného objektu je 1 metr.

Co je potřeba pro zprovoznění

Reflektor má integrovaný LED napájecí zdroj, takže není potřeba dokupovat samostatný driver ani výbojkový předřadník. Tato varianta není stmívatelná a není určena pro řízení DALI. Pro připojení je potřeba vhodný napájecí kabel o vnějším průměru 10 až 14 mm, který se zavádí přes kabelovou vývodku M20 × 1,5. Svítidlo patří do třídy ochrany I, a proto musí být připojeno k ochrannému vodiči. Pro montáž na stěnu nebo pevnou konstrukci je svítidlo vybaveno naklápěcím ocelovým třmenem. Pro montáž na sloup je nutné podle způsobu instalace dokoupit odpovídající sloupový držák nebo třmen. Elektrické připojení musí provést osoba s příslušnou elektrotechnickou kvalifikací.

Způsob montáže

Reflektor se upevňuje pomocí naklápěcího ocelového třmenu na pevnou konstrukci, stěnu nebo vhodný držák. Při montáži je nutné správně orientovat asymetrickou optiku A40/W, aby světelný tok směřoval dopředu přes osvětlovanou plochu. Obrácená instalace nebo nevhodné naklonění může nasměrovat světlo mimo požadovaný prostor a zvýšit riziko oslnění. Pro montáž na sloupy o průměru 60 až 80 mm je možné použít samostatně objednávaný ocelový třmen. K dispozici jsou také držáky pro jeden nebo dva reflektory. Při návrhu instalace je potřeba zohlednit hmotnost svítidla 6,6 kg, zatížení větrem a dostatečnou nosnost montážní konstrukce.

Volitelné příslušenství

• clona GUELL 2.5+ pro další omezení nežádoucího světla
• ochranná mřížka GUELL 2.5+
• ocelový třmen pro sloupy o průměru 60–80 mm
• jednoduchý nástavec pro montáž jednoho reflektoru na sloup
• dvojitý nástavec pro montáž dvou reflektorů na sloup

Použití

• venkovní a vnitřní sportoviště
• fotbalová a víceúčelová hřiště
• tréninkové a rekreační plochy
• velká parkoviště a dopravní plochy
• průmyslové a výrobní areály
• venkovní manipulační a skladové prostory
• velké reklamní plochy a billboardy
• fasády a rozsáhlé architektonické plochy

Technické parametry

Příkon svítidla: 212 W

Světelný tok LED modulů: 33 288 lm

Světelný tok svítidla: 27 200 lm

Světelná účinnost: 128 lm/W

Barva světla: 4000 K

Index podání barev: CRI 80

Optika: A40/W – široká asymetrická

Stmívatelnost: ne

Napájení: 220–240 V AC, 50/60 Hz

Účiník: vyšší než 0,9

Stupeň krytí: IP66

Mechanická odolnost: IK07, 3 J

Třída ochrany: I

Přepěťová ochrana: 10 kV ve společném a 6 kV v rozdílovém režimu

Stálost světelného toku: L80B10 při 78 000 hodinách

Barevná tolerance: 3 SDCM

Podíl světla směřujícího vzhůru: 0 %

Rozsah provozní teploty: od −40 do +25 °C

Minimální vzdálenost od osvětlovaného objektu: 1 m

Materiál tělesa: tlakově litý hliník

Materiál optického krytu: extra čiré tvrzené sklo

Povrchová úprava: metalická šedá GR-94, strukturovaná

Odolnost povrchové úpravy: korozní prostředí C5

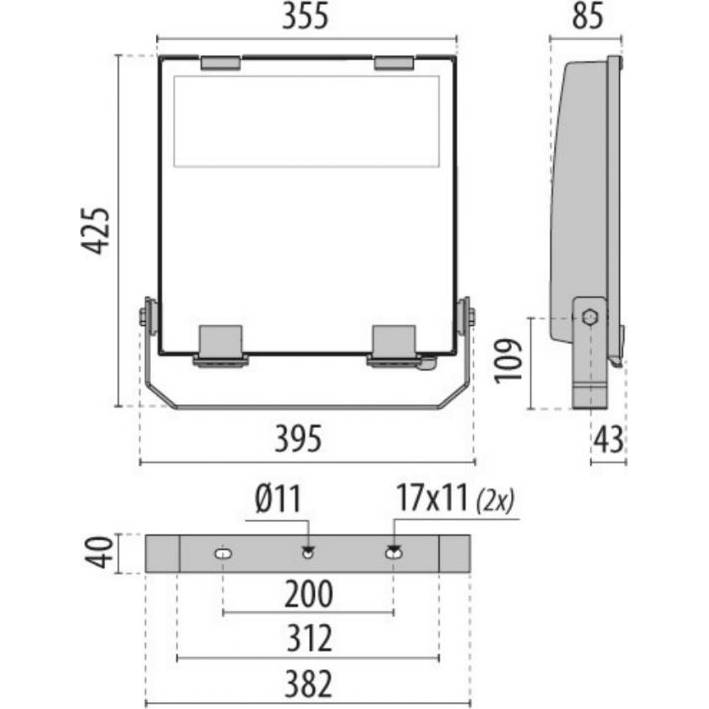

Rozměry: 425 × 355 × 85 mm

Hmotnost: 6,599 kg

Kabelová vývodka: M20 × 1,5 pro kabel o průměru 10–14 mm
