HID-DV 1-10V 150 /S SON 220-240V 50/60Hz

Provoz a regulace 150W sodíkové výbojky

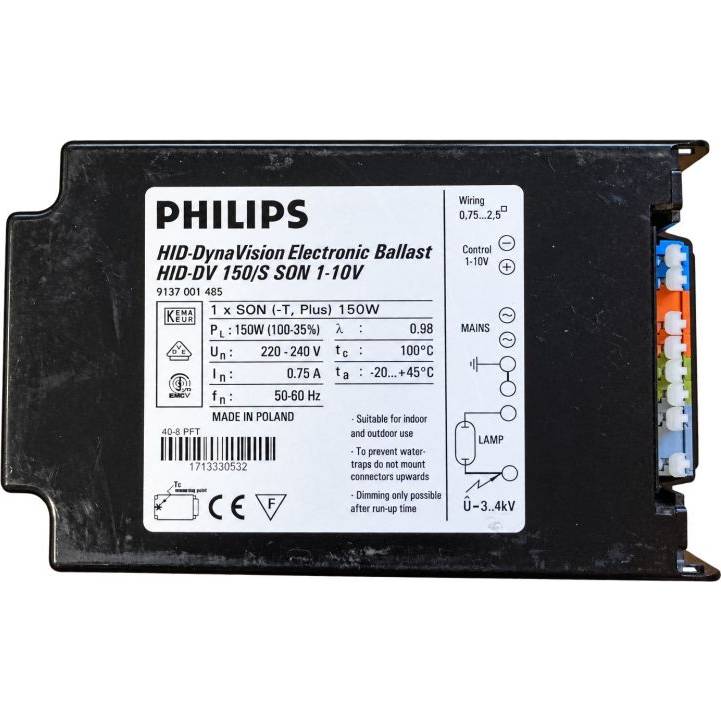

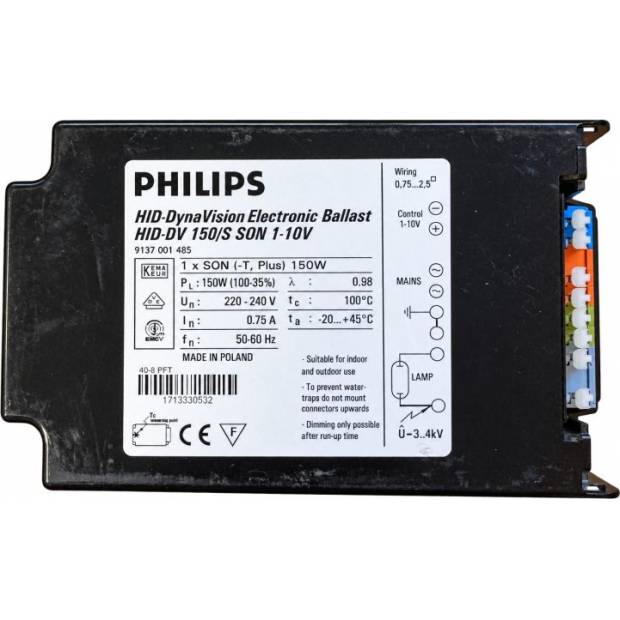

Philips HID-DynaVision HID-DV 150/S SON 1–10V slouží k napájení a řízení jedné 150W sodíkové výbojky řady SON. Uplatní se při opravách a údržbě výbojkových svítidel, u kterých je požadována tato konkrétní kombinace světelného zdroje a elektronického předřadníku.

Ovládací vstup 1–10 V umožňuje regulaci výkonu lampy. Na štítku je uveden rozsah 35–100 % jmenovitého výkonu. Tento údaj neznamená shodné procento světelného toku. Výrobce zároveň upozorňuje, že stmívání lze využívat až po rozběhu výbojky; bezprostředně po zapnutí je třeba respektovat její náběh.

Co je potřeba pro funkční sestavu

Předřadník sám nevytváří světlo. Pro jednu světelnou pozici je potřeba jeden předřadník, jedna odpovídající 150W výbojka, svítidlo s vhodnou objímkou a připravený elektrický přívod. Pro využití regulace se doplňuje kompatibilní ovládání 1–10 V.

Při výběru náhrady nestačí shoda výkonu. Je nutné porovnat typ výbojky, elektrické parametry, způsob regulace a podmínky montáže. Tento model není určen k přímému napájení LED modulů ani běžných halogenových žárovek.

Připojení a montáž

Předřadník je označen pro síť 220–240 V při frekvenci 50–60 Hz. Štítek uvádí jmenovitý vstupní proud 0,75 A, účiník λ = 0,98 a připojovací průřezy 0,75–2,5 mm².

Připojovací místa jsou rozdělena na MAINS pro síťové napájení, LAMP pro výbojku a Control 1–10V s vyznačenou polaritou pro řízení. Součástí schématu je také ochranné uzemnění. Na výstupu k výbojce vznikají zapalovací impulzy 3–4 kV, čemuž musí odpovídat provedení vedení a připojených součástí.

Montáž a zapojení musí provést osoba s odpovídající elektrotechnickou kvalifikací při odpojeném napájení. Při výměně je nutné postupovat podle dokumentace konkrétního svítidla a předřadníku.

Provozní podmínky a omezení

Povolená teplota okolí je −20 až +45 °C. Maximální teplota v označeném kontrolním bodě tc činí 100 °C; nejde o dovolenou teplotu okolního vzduchu.
