HPM 17 2000W 8,7A Diazo copying

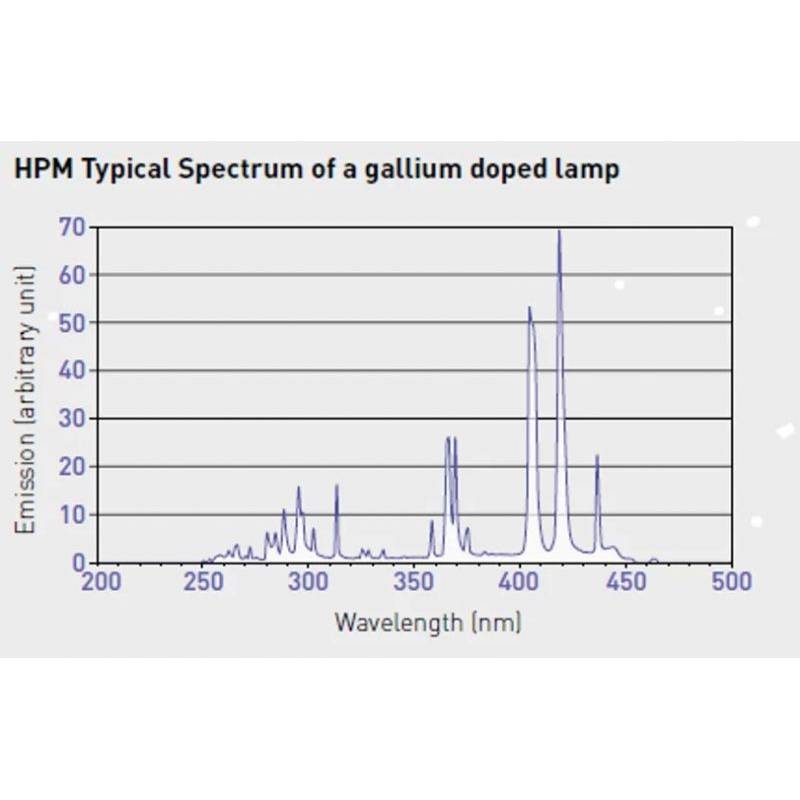

Dr. Fischer HPM 17 je profesionální vysokotlaký UV zdroj z řady HPM – Gallium-doped (Ga). Příměs galia upravuje spektrální charakteristiku výbojky a zvyšuje její využitelný výkon v UV-A oblasti, díky čemuž je zdroj speciálně určen pro diazo systémy a UV expoziční procesy. Nejedná se tedy o monochromatický UV zdroj s jedinou vlnovou délkou, ale o širokospektrální UV výbojku se spektrálním výkonem optimalizovaným pro tyto aplikace.

Pro měření výkonu HPM výbojek definuje výrobce DIAZO spektrální rozsah 320–440 nm. U konkrétního typu HPM 17 je počáteční diazo ozáření 4600 µW/cm², měřené kolmo k ose výbojky ve vzdálenosti 1 m se spektrální citlivostí podle IEC. Tento údaj je důležitý zejména pro expoziční procesy, kde rozhoduje nejen elektrický příkon zdroje, ale především jeho UV spektrum a intenzita záření v pracovním spektrálním rozsahu.

Výbojka má příkon 2000 W, provozní napětí výbojky 243 V a proud 8,7 A. Aktuální katalog Dr. Fischer uvádí délku oblouku 113 mm, celkovou délku 175 mm, průměr baňky 30 mm a přívodní vodiče 320/320 mm se zakončením odizolovaným koncem. HPM 17 je určena pro horizontální provoz a vyžaduje odpovídající předřadné zařízení; není určena k přímému připojení k běžné elektrické síti.

Typickými aplikacemi HPM zdrojů jsou diazo expozice, sítotisk, výroba a expozice tiskových desek a další procesy využívající UV citlivé materiály.

Upozornění: Výbojka produkuje intenzivní UV záření nebezpečné pro zrak a pokožku. Musí být provozována pouze v uzavřených nebo odborně navržených zařízeních, která zabraňují přímému vystavení osob UV záření.

Ekvivalenty Dr. Fischer HPM 17

VýrobcePřesné označeníDr. FischerHPM 17UshioMHL 17HeraeusQ 2123 Z11AmbaAM 572 XTheimerTH 2510SylvaniaM036KuhnastJGMHO 2200-0PhilipsHPM 17Beltron28052

Dokumentace výrobce

Dr. Fischer – HPM Gallium-doped UV lamps a technické údaje HPM 17
