J‑Y(St)Y 2×2×0,8 EFK červený sdělovací kabel

Popis produktu

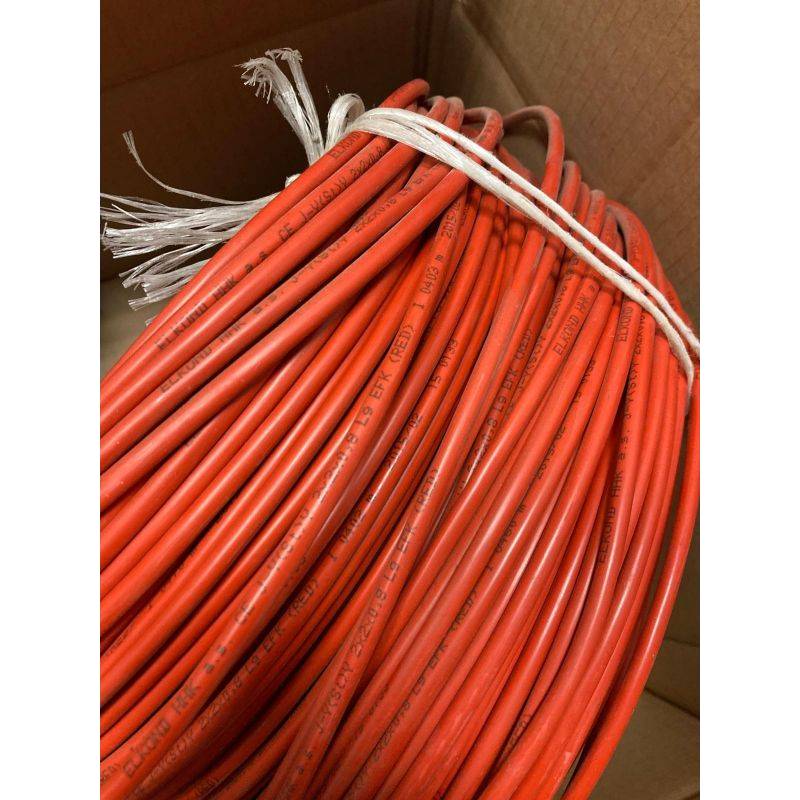

Kabel J-Y(St)Y 2×2×0,8 Lg EFK tvoří čtyři měděné vodiče uspořádané do dvou párů. Jednotlivé žíly mají PVC izolaci, společné stínění tvoří hliníková fólie s kopolymerní vrstvou a vnější ochranu zajišťuje červený PVC plášť.

Červené provedení je podle katalogu výrobce určeno pro požární signalizaci. Stínění omezuje vliv vnějšího elektromagnetického rušení na přenos signálu. Kabel je určen pro sdělovací a řídicí instalace v interiéru, nikoli pro silové rozvody.

Výrobce uvádí pro tuto variantu jmenovitý vnější průměr 5,2 mm a maximální vnější průměr 5,7 mm. Červený plášť sám o sobě nedokládá zachování funkčnosti kabelu při požáru.

Technické parametry

Výrobce: ELKOND

Typové označení: J-Y(St)Y 2×2×0,8 Lg EFK (RED)

Druh: stíněný sdělovací a řídicí kabel

Počet párů: 2

Počet žil: 4

Průměr vodiče: 0,8 mm

Materiál vodičů: měď

Izolace žil: PVC

Stínění: Al + kopolymerní fólie

Materiál pláště: PVC

Barva pláště: červená

Napětí dle katalogu: 300 V

Jmenovitý vnější průměr: 5,2 mm

Maximální vnější průměr: 5,7 mm

Minimální tloušťka pláště: 0,58 mm

Jmenovitá tloušťka pláště: 0,80 mm

Informativní hmotnost: 40 kg/km

Nejnižší teplota při pokládce: −5 °C

Teplotní rozsah pro pevné uložení: −30 až +70 °C

Minimální poloměr ohybu: 10× vnější průměr kabelu

Maximální odpor elektrické smyčky: 73,2 Ω/km

Minimální izolační odpor: 100 MΩ·km

Provozní kapacita páru: 120 nF/km

Reakce na oheň: Fca

Normativní podklady výrobce: TPEFK 04-05-2012/222+A4; STN EN 60332-1-2; STN EN 50575

Způsob montáže

Určeno pro pevné vnitřní rozvody sdělovacích, signálních a řídicích obvodů. Při pokládce je nutné dodržet minimální teplotu −5 °C a předepsaný poloměr ohybu 10× vnější průměr kabelu.

Pro použití v konkrétním požárním systému je nutné respektovat projektovou dokumentaci a požadavky výrobce zařízení. Použití na trasách s požadavkem na zachování funkčnosti při požáru nelze z uvedených údajů potvrdit.

Použití

Požární signalizace (EPS), signalizační vedení, vnitřní sdělovací a řídicí propojení, u nichž projekt připouští kabel typu J-Y(St)Y 2×2×0,8 Lg EFK.
