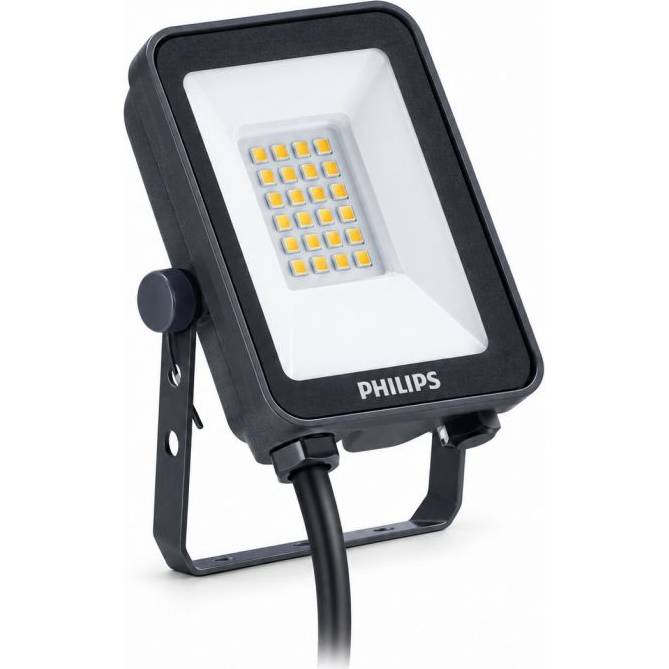

LED reflektor Philips Ledinaire All-in, symetrické vyzařování IP65 výkon 10W až 200W, IK07

Popis výrobní řady

Philips Ledinaire All-in představuje ucelenou řadu LED reflektorů určených pro osvětlení okolí rodinných domů, vstupů, fasád, příjezdových cest, parkovišť, skladů, výrobních areálů, obchodních objektů a menších sportovních nebo rekreačních ploch.

Jednotlivé modely se liší příkonem, světelným tokem, velikostí, barvou těla, použitou optikou a případnou přítomností pohybového senzoru. Díky tomu lze vybrat kompaktní reflektor pro osvětlení vstupu nebo garáže i výkonné svítidlo pro parkoviště, skladový areál nebo rozsáhlou manipulační plochu.

Reflektory mají integrovaný LED modul i napájecí elektroniku. Není proto potřeba dokupovat samostatnou žárovku, LED zdroj, transformátor ani předřadník. Pevné hliníkové tělo a tvrzené sklo chrání světelnou část při běžném venkovním používání.

Jak vybrat vhodný výkon

Nižší výkony jsou vhodné pro osvětlení vstupů, menších teras, chodníků, garáží, dílen a jednotlivých částí fasády. Střední výkony lze použít pro příjezdové cesty, větší pracovní prostory, sklady, okolí budov a menší parkovací plochy. Nejvýkonnější modely jsou určené pro rozsáhlejší parkoviště, manipulační prostory, výrobní a skladové areály nebo rekreační a sportovní plochy.

Při výběru nestačí sledovat pouze příkon. Důležitý je také světelný tok, výška montáže, velikost osvětlované plochy, požadovaná intenzita světla a typ použité optiky. U větších projektů je vhodné počet, výkon a rozmístění reflektorů ověřit světelným výpočtem.

Nastavení barvy světla

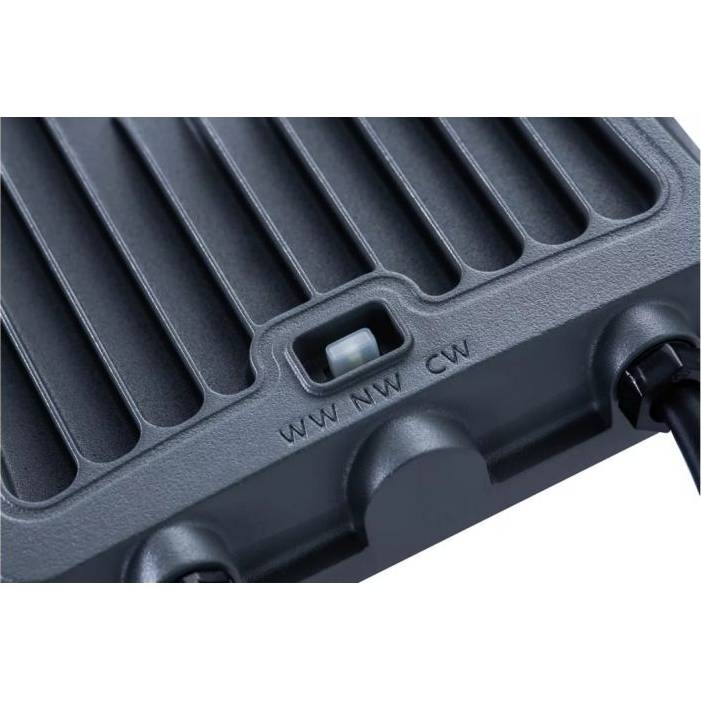

Každý reflektor All-in umožňuje pomocí zabudovaného přepínače vybrat jednu ze tří barev světla:

• 3000 K – teplá bílá pro příjemné osvětlení teras, vstupů, fasád a okolí domů
• 4000 K – neutrální bílá pro pracovní prostory, garáže, parkoviště, sklady a běžné venkovní osvětlení
• 6500 K – studená bílá pro výrazné technické, bezpečnostní a průmyslové osvětlení
• Barva světla se nastavuje přepínačem umístěným na reflektoru. Nastavení je vhodné provést před konečným upevněním svítidla, dokud je přepínač snadno přístupný. Před každou změnou nastavení musí být reflektor odpojený od elektrického napájení.

Barva a provedení reflektorů

Vybrané výkony jsou dostupné v šedém provedení RAL 7043 nebo v bílém provedení RAL 9003. Šedé reflektory jsou univerzální pro technické prostory, průmyslové objekty a tmavší fasády. Bílé modely se lépe začlení na světlé fasády, stropy, přístřešky a bílé nosné konstrukce.

Před objednáním je potřeba zkontrolovat konkrétní označení varianty, protože ne každý výkon je dostupný v obou barvách. Označení WH v názvu výrobku znamená bílé provedení.

Varianty se senzorem a bez senzoru

Základní modely bez senzoru se ovládají běžným vypínačem, stykačem, časovým spínačem nebo externím řídicím prvkem. Pokud má být osvětlení spínáno automaticky, lze použít externí pohybový nebo soumrakový senzor.

Ve výrobní řadě jsou dostupné také vybrané modely s integrovaným pohybovým a světelným senzorem. Při nákupu je proto potřeba rozlišit, zda jde o základní provedení bez senzoru, nebo variantu se zabudovaným čidlem.

Typ světelného rozložení

Reflektory se symetrickou širokou optikou rozdělují světlo rovnoměrně před svítidlo a jsou vhodné pro běžné osvětlení fasád, vstupů, dvorů, parkovišť a pracovních ploch.

Vybrané modely mohou být vybavené asymetrickou optikou, která směruje světlo více dopředu a omezuje jeho dopad za reflektor. Takové provedení je vhodné například pro okraje parkovišť, komunikace, fasády nebo místa, kde má být osvětlena plocha před svítidlem bez zbytečného světla v opačném směru.

Co je potřeba pro zprovoznění

Reflektory se dodávají s integrovaným LED modulem, napájecí elektronikou a montážním držákem. Pro zprovoznění je potřeba přívod elektrické energie 220–240 V, vhodná instalační nebo spojovací krabice a odpovídající způsob spínání.

Jednotlivé výkony jsou vybavené přívodním kabelem bez zástrčky. Délka kabelu se může podle konkrétního modelu lišit. Reflektory jsou proto určené pro pevné elektrické připojení, nikoliv k přímému zasunutí do zásuvky.

Protože se jedná o svítidla třídy ochrany I, musí být správně připojený také ochranný vodič. Elektrické zapojení musí provést osoba s odpovídající elektrotechnickou kvalifikací.

Způsob montáže

Reflektory se montují pomocí nastavitelného ocelového držáku na stěnu, strop, fasádu, nosnou konstrukci nebo jiný pevný podklad. Po upevnění lze svítidlo naklopit a nasměrovat světlo na požadovanou plochu.

Při venkovní montáži musí být elektrické spojení umístěné ve vhodné vodotěsné krabici nebo vytvořené pomocí spojovacího prvku s krytím odpovídajícím místu instalace. Samotné krytí reflektoru nezajišťuje ochranu nesprávně provedeného kabelového spoje.

Použití

Výrobní řada Philips Ledinaire All-in je vhodná pro osvětlení:

• vstupů, teras a okolí rodinných domů
• fasád a architektonických prvků
• chodníků, dvorů a příjezdových cest
• garáží, dílen a technických prostor
• skladů a výrobních objektů
• obchodních budov a výkladových ploch
• parkovišť a manipulačních prostor
• menších sportovních a rekreačních ploch

Hlavní výhody výrobní řady

• jedna konstrukce se třemi volitelnými barvami světla
• nastavení 3000 K, 4000 K nebo 6500 K
• široký rozsah výkonů a světelných toků
• modely pro malé i rozsáhlé osvětlované plochy
• provedení se symetrickou nebo vybranou asymetrickou optikou
• varianty s pohybovým senzorem i bez senzoru
• dostupné šedé a bílé provedení
• integrovaný LED modul a napájecí elektronika
• odolné tělo z tlakově litého hliníku
• čirý kryt z tvrzeného skla
• krytí IP65 proti prachu a tryskající vodě
• mechanická odolnost IK07 nebo IK08 podle konkrétního modelu
• nastavitelný montážní držák
• nestmívatelné provedení
• napájení přímo z elektrické sítě 220–240 V

Orientační náhrada klasických reflektorů

10 W LED – 1 100–1 200 lm → halogen cca 100 W → výbojka cca 35 W

20 W LED – 2 200–2 400 lm → halogen cca 150–200 W → výbojka cca 35–50 W

30 W LED – 3 300–3 600 lm → halogen cca 250 W → výbojka cca 50–70 W

50 W LED – 5 500–6 000 lm → halogen cca 400–500 W → výbojka cca 70–100 W

65 W LED AWB – 7 000–7 350 lm → halogen cca 500 W → výbojka cca 100 W

70 W LED – 7 700–8 400 lm → halogen cca 500–750 W → výbojka cca 100 W

90 W LED AWB – 10 000–10 500 lm → halogen cca 750–1 000 W → výbojka cca 150 W

100 W LED – 11 000–12 000 lm → halogen cca 1 000 W → výbojka cca 150 W

135 W LED AWB – 15 000–15 750 lm → halogen cca 1 000–1 500 W → výbojka cca 250 W

150 W LED – 16 500–18 000 lm → halogen cca 1 500 W → výbojka cca 250 W

180 W LED AWB – 20 000–21 000 lm → halogen cca 1 500–2 000 W → výbojka cca 250–400 W

200 W LED – 22 000–24 000 lm → halogen cca 2 000 W → výbojka cca 400 W

Uvedené náhrady jsou orientační a zohledňují také běžné optické ztráty starších halogenových a výbojkových svítidel.
