LED reflektory s asymetrickou vyzařovací charakteristikou

Popis produktové řady

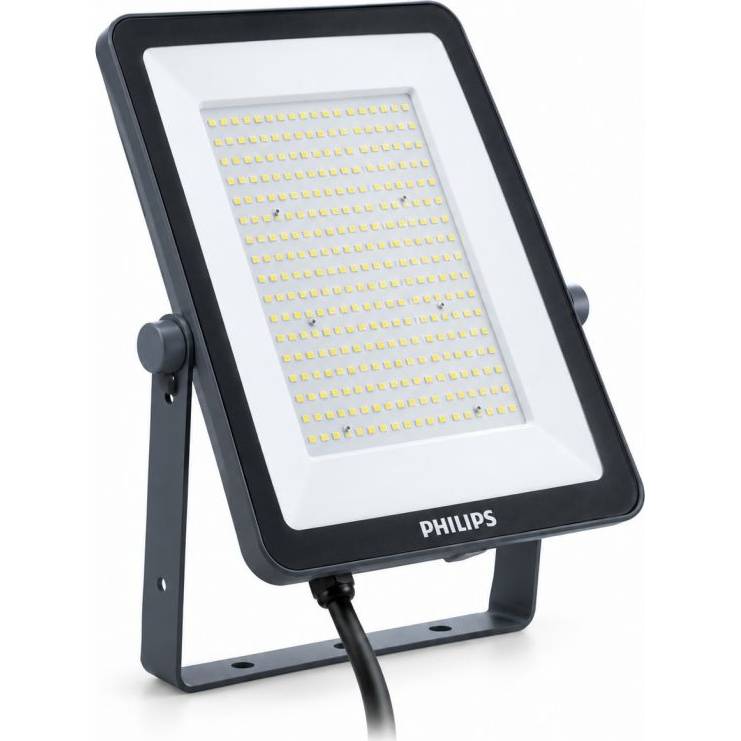

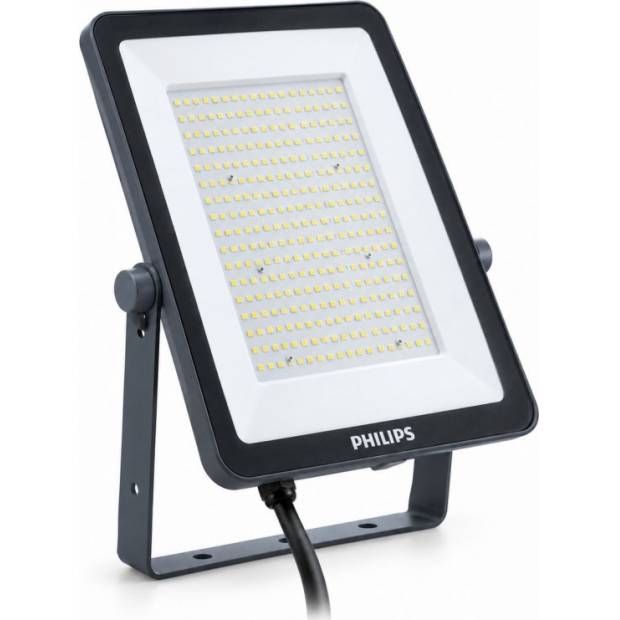

LED reflektory Philips Ledinaire All-in s asymetrickou vyzařovací charakteristikou představují praktické řešení pro místa, kde běžné symetrické reflektory nedokážou světlo dostatečně přesně nasměrovat. Zatímco symetrický reflektor rozděluje světlo rovnoměrně kolem své hlavní osy, asymetrická optika posouvá hlavní část světelného toku dopředu před svítidlo. Reflektor proto může být instalován nad, pod nebo na okraji osvětlované plochy a nemusí být proti ní výrazně nakloněn. Tím se zlepšuje využití světelného toku a omezuje přímý pohled do svítidla.

Osvětlení reklamních ploch

Asymetrická parabola je vhodná zejména pro nepřímé osvětlení reklamních ploch, billboardů, informačních tabulí, firemních označení a fasád. Reflektor se zpravidla umístí nad nebo pod reklamní plochu a jeho světlo se nasměruje podél jejího povrchu. Asymetrická optika umožní rozložit světelný tok přes větší část plochy, aniž by muselo být svítidlo namířeno přímo proti reklamě. Při správném rozmístění lze dosáhnout rovnoměrnějšího osvětlení horní i spodní části reklamy, omezit příliš světlá místa a současně snížit oslňování řidičů, chodců a dalších osob v okolí. Počet reflektorů a potřebný výkon se volí podle rozměrů reklamní plochy, její barvy, odrazivosti povrchu, montážní vzdálenosti a požadované intenzity osvětlení.

Osvětlení sportovišť bez zbytečného oslnění

Asymetrická vyzařovací charakteristika je vhodná také pro osvětlení hřišť, tréninkových ploch a rekreačních sportovišť, kde je nutné omezit oslnění hráčů, rozhodčích i diváků. Reflektory se instalují po obvodu sportovní plochy a jejich světlo se směruje dovnitř hřiště. Díky asymetrické optice může světelný tok dopadat do požadované vzdálenosti, aniž by bylo nutné svítidla nadměrně naklánět. Hráči tak nejsou při pohledu dopředu nebo vzhůru vystaveni přímému pohledu do intenzivního světelného zdroje. Správné rozmístění zároveň pomáhá omezit přesah světla mimo sportoviště a rušivé osvětlování okolních domů, komunikací nebo pozemků. U sportovišť je vždy vhodné provést světelnětechnický výpočet, který určí počet reflektorů, jejich výkon, montážní výšku, umístění a přesné nasměrování.

Jak asymetrická optika funguje

Asymetrická optika vytváří světelný paprsek, který není rozložen stejně na obě strany od osy svítidla. Větší část světla je směrována dopředu do požadované plochy. Reflektor proto může být umístěn mimo hlavní směr pohledu osob a přitom osvětlit i vzdálenější část prostoru. Výsledkem je účinnější využití světla, rovnoměrnější osvětlení a menší riziko přímého oslnění. Asymetrickou optiku je však nutné při montáži správně orientovat. Obrácená instalace nebo nevhodný sklon může nasměrovat světlo mimo požadovanou plochu a výhody asymetrického vyzařování potlačit.

Výběr vhodné varianty

Jednotlivé reflektory v této produktové skupině se mohou lišit příkonem, světelným tokem, rozměry a dalšími technickými vlastnostmi. Menší výkon je vhodný pro reklamní tabule, vstupy, menší parkoviště nebo kratší montážní vzdálenosti. Výkonnější varianty jsou určené pro větší reklamní plochy, sportoviště, průmyslové areály a instalace ve větší výšce. Potřebný výkon nelze určit pouze podle rozměru plochy. Důležitá je také montážní výška, vzdálenost reflektoru, barva a odrazivost povrchu, okolní osvětlení a požadovaná rovnoměrnost.

Nastavení barvy světla

Vybrané reflektory řady Ledinaire All-in umožňují před instalací zvolit barvu světla 3000 K, 4000 K nebo 6500 K. Teplá bílá 3000 K je vhodná tam, kde má osvětlení působit příjemnějším a méně technickým dojmem. Neutrální bílá 4000 K představuje univerzální řešení pro reklamní, pracovní a sportovní plochy. Studená bílá 6500 K vytváří výrazné a kontrastní osvětlení. Nastavení se provádí při vypnutém napájení. U více reflektorů instalovaných na jedné ploše doporučujeme nastavit na všech svítidlech stejnou barvu světla.

Co je potřeba pro zprovoznění

Reflektory mají integrovaný napájecí zdroj, a proto nevyžadují samostatný LED driver. Připojují se k pevnému elektrickému rozvodu. Podle konkrétního místa instalace je potřeba vhodná instalační nebo rozbočovací krabice s odpovídajícím krytím, připojovací svorky a upevňovací materiál pro daný podklad. Pokud má být osvětlení spínáno automaticky, lze instalaci doplnit externím pohybovým čidlem, soumrakovým spínačem, časovým řízením nebo jiným ovládacím systémem. Přesné provedení přívodního kabelu, stupeň mechanické odolnosti a další technické údaje se mohou u jednotlivých variant lišit.

Způsob montáže

Reflektory se upevňují pomocí nastavitelného montážního třmenu na stěnu, sloup, nosnou konstrukci nebo jiný dostatečně pevný podklad. Před definitivním dotažením je nutné ověřit správnou orientaci asymetrické optiky a nasměrování světelného toku. U reklamních ploch se reflektory umísťují nad nebo pod plochu a světlo se vede přes její povrch. U sportovišť se instalují mimo hlavní směry pohledu hráčů a diváků a směrují se dovnitř hrací plochy. Elektrické připojení musí provést osoba s příslušnou elektrotechnickou kvalifikací.

Použití

• nepřímé osvětlení reklamních ploch a billboardů
• osvětlení informačních tabulí a firemních označení
• osvětlení fasád a architektonických prvků
• sportoviště s požadavkem na omezení oslnění
• hřiště a venkovní tréninkové plochy
• parkoviště a příjezdové komunikace
• venkovní manipulační a skladové plochy
• průmyslové a firemní areály

Hlavní výhody asymetrického vyzařování

• směrování světelného toku dopředu do požadované plochy
• vhodné pro nepřímé osvětlení reklamních ploch
• omezení přímého oslnění hráčů, diváků, chodců a řidičů
• menší potřeba výrazného naklánění reflektoru
• rovnoměrnější osvětlení podlouhlých a rozsáhlých ploch
• účinnější využití světelného toku
• omezení nežádoucího přesahu světla do okolí
• možnost instalace na okraji osvětlované plochy
• vhodné pro samostatné reflektory i sestavy více svítidel
