Philips HF-Regulator II HF-R TD 1 14-17 PL-R EII

Popis produktu

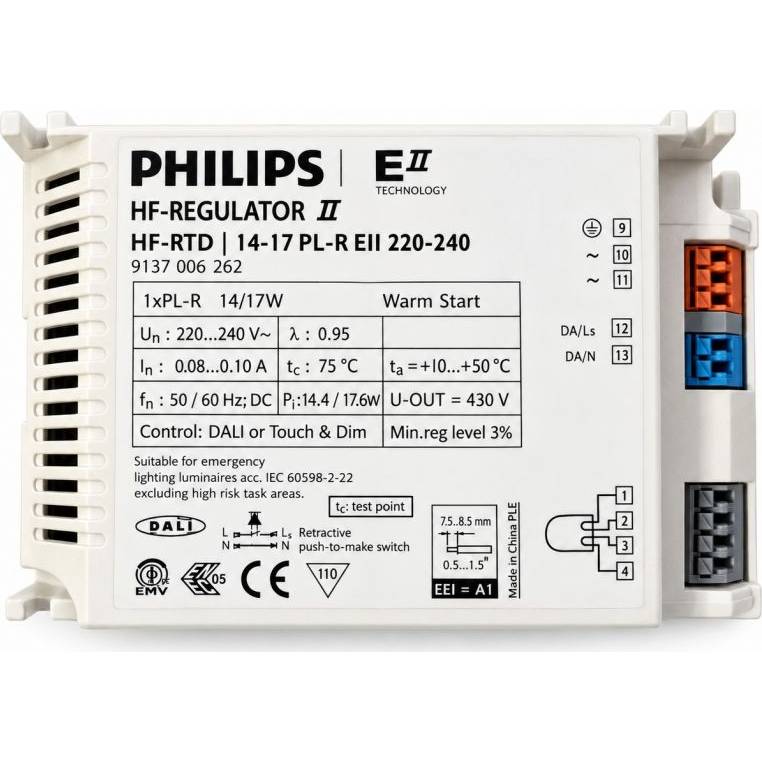

Philips HF-RTD 1 14-17 PL-R EII 220-240, identifikační číslo na štítku 9137 006 262, je vysokofrekvenční elektronický předřadník řady HF-Regulator II. Zajišťuje provoz a stmívání jedné zářivky typu PL-R o jmenovitém výkonu 14 W nebo 17 W.

Předřadník podporuje dvě metody ovládání: DALI pro digitální řízení osvětlení a Touch & Dim pro regulaci prostřednictvím vratného tlačítka. Na výrobním štítku je uvedena minimální úroveň regulace 3 % a režim Warm Start s předehřevem elektrod.

Podle štítku lze předřadník použít také v nouzových svítidlech podle IEC 60598-2-22, s výjimkou prostorů s vysokým rizikem. Nejde o napájecí zdroj pro LED, ale o předřadník pro určené kompaktní zářivky PL-R.

Technické parametry

Výrobce: Philips

Řada: HF-Regulator II, EII Technology

Typ: HF-RTD 1 14-17 PL-R EII 220-240

Označení na výrobku: 9137 006 262

Katalogový kód výrobce (12NC): 913700626282

Druh zařízení: stmívatelný vysokofrekvenční elektronický předřadník

Počet světelných zdrojů: 1

Určený zdroj: PL-R 14 W / 17 W

Jmenovité napájecí napětí: 220–240 V

Frekvence napájení: 50/60 Hz; DC uvedeno na štítku

Jmenovitý vstupní proud: 0,08–0,10 A

Účiník λ: 0,95

Hodnota Pₗ uvedená na štítku: 14,4 / 17,6 W

Výstupní napětí U-OUT: 430 V

Metody řízení: DALI nebo Touch & Dim

Minimální úroveň stmívání: 3 %

Start: Warm Start – předehřev elektrod

Teplota okolí ta: +10 až +50 °C

Teplota pouzdra tc: 75 °C

Energetická klasifikace: EEI = A1

Délka odizolování vodiče podle štítku: 7,5–8,5 mm

Průřez připojovaného vodiče podle štítku: 0,5–1,5 mm²

Použití v nouzovém osvětlení: dle IEC 60598-2-22, mimo vysoce rizikové pracovní prostory

Způsob montáže

Předřadník je určen pro montáž do odpovídajícího svítidla a zapojení podle schématu na jeho štítku. Svorky pro připojení zářivky jsou označeny 1–4, připojení ochranného vodiče a síťového napájení 9–11 a ovládací vstupy DA/Ls 12 a DA/N 13.

Při řízení Touch & Dim se používá vratné ovládací tlačítko dle schématu výrobce. Zapojení DALI musí odpovídat příslušnému ovládacímu systému. Před instalací vždy odpojte napájení; montáž a kontrolu zapojení musí provést kvalifikovaná osoba.

Použití

Určeno pro výměnu nebo servis stmívatelných předřadníků ve svítidlech s jednou zářivkou PL-R 14 W nebo 17 W, která vyžadují ovládání DALI nebo Touch & Dim.

Při výběru náhrady porovnejte přesné typové označení, počet a výkon zářivek, způsob stmívání, síťové napětí, zapojení svorek a prostor pro instalaci. Předřadník není automaticky zaměnitelný s variantami pro dvě zářivky ani s předřadníky pro jiné typy zdrojů.
