Stožár K5 sadový 3 stupňový bezpaticový pro veřejné osvětlení úprava zinek

Popis produktu

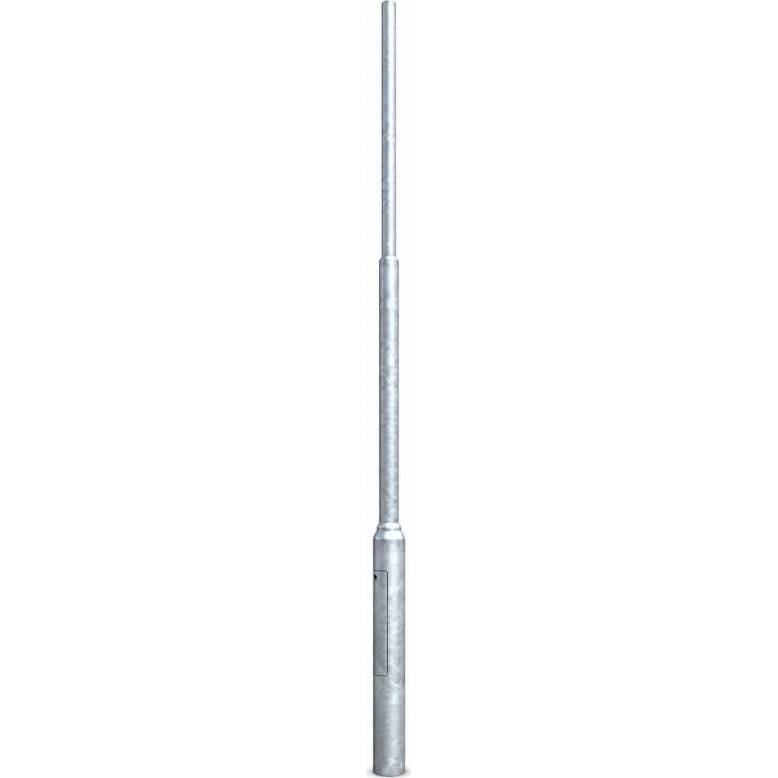

Sadový stožár K5 je určen pro osvětlení parků, pěších zón, chodníků, obytných areálů, náměstí a dalších veřejných nebo soukromých venkovních prostor. Třístupňové provedení postupně zmenšuje průměr stožáru od spodní části k vrcholu a vytváří tradiční vzhled vhodný především pro parková a sadová svítidla.

Stožár je vyroben z kvalitních ocelových trubek podle evropské normy EN 40-5. Základní protikorozní ochranu zajišťuje žárové zinkování. Podle požadovaného vzhledu a prostředí lze objednat také provedení doplněné práškovým nebo mokrým lakováním v odstínu RAL či termoplastickým práškovým povlakem.

Jedná se o bezpaticové vetknuté provedení. Spodní část stožáru o délce 0,8 m se usazuje přímo do připraveného betonového základu. Nad terénem zůstává jmenovitá výška 5 m. Stožár proto nepotřebuje samostatnou přírubu ani kotevní šrouby.

Horní dřík má průměr 60 mm. Svítidlo Sadovka určené pro nasazení na dřík Ø 60 mm lze namontovat přímo na vrchol stožáru bez dalšího výložníku. Na stožár lze rovněž instalovat rovné, lomené nebo obloukové výložníky typu UD, SK a SV s vyložením do 1000 mm.

Maximální dovolené zatížení ve vrcholu je 30 kg. Při použití se svítidlem Sadovka o hmotnosti přibližně 12 kg zůstává sestava bezpečně pod uvedenou hodnotou. Při použití výložníku je však nutné započítat hmotnost výložníku, svítidla i působení větru.

Co je potřeba pro kompletní instalaci

Pro instalaci je potřeba připravit betonový základ odpovídající místním půdním a větrným podmínkám, podzemní kabelový přívod, vhodnou stožárovou elektrovýzbroj, jištění a připojovací vodiče ke svítidlu.

Pokud bude na vrchol nasazeno svítidlo Sadovka s upevněním na dřík Ø 60 mm, další výložník není potřeba. Pro svítidla určená k boční nebo výložníkové montáži je nutné samostatně zakoupit odpovídající výložník pro zakončení stožáru Ø 60 mm.

Technické údaje

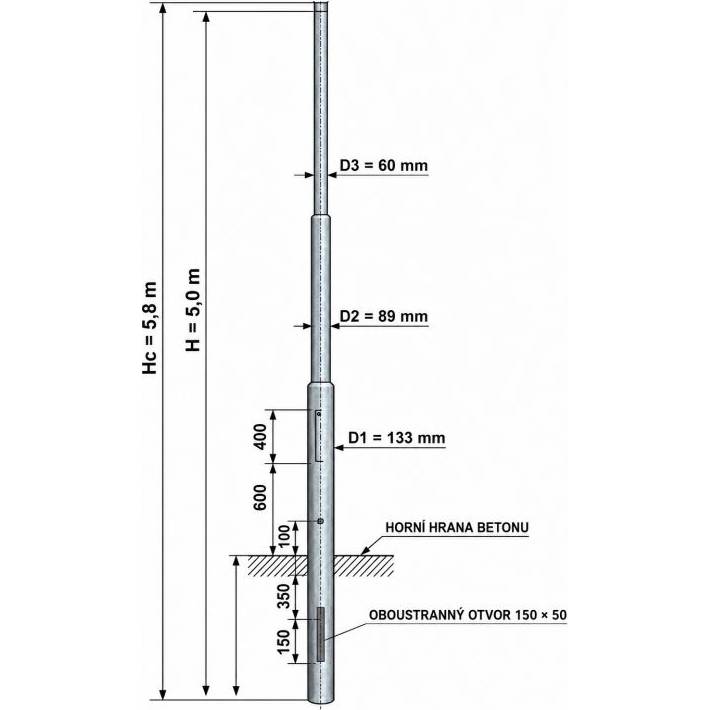

Typ stožáru: sadový, třístupňový, bezpaticový

Provedení kotvení: vetknuté do betonového základu

Jmenovitá výška nad terénem: 5 m

Celková délka stožáru: 5,8 m

Délka vetknutí do země: 0,8 m

Spodní průměr D1: 133 mm

Střední průměr D2: 89 mm

Horní průměr D3: 60 mm

Maximální zatížení ve vrcholu: 30 kg

Hmotnost v žárovém zinku: přibližně 44 kg

Plocha povrchu: přibližně 1,74 m²

Rozměr stožárových dvířek: 400 × 90 mm

Rozměr kabelového otvoru: 150 × 50 mm

Materiál: ocelové trubky

Základní povrchová úprava: žárové zinkování

Volitelná povrchová úprava: lakování nebo termoplastický práškový povlak

Kompatibilní výložníky: SK, SV a UD

Maximální vyložení výložníku: 1000 mm

Způsob montáže

Stožár se instaluje přímým vetknutím spodní části do připraveného betonového základu. Hloubka vetknutí činí 0,8 m. Přesný rozměr a provedení základu musí být stanoveno s ohledem na únosnost podloží, zatížení stožáru, typ svítidla a místní větrné podmínky.

Napájecí kabel se přivádí spodní částí stožáru a připojuje ke stožárové elektrovýzbroji přístupné servisními dvířky. Ze stožárové svorkovnice pokračuje kabel vnitřkem stožáru ke svítidlu.

Svítidlo s upevněním na dřík Ø 60 mm se nasadí přímo na vrchol stožáru a mechanicky zajistí. Při použití výložníku se nejprve instaluje kompatibilní výložník a následně svítidlo. Montáž a elektrické připojení musí provést odborně způsobilá osoba.

Použití

Přímá montáž svítidla Sadovka

Parky a městské sady

Chodníky a pěší zóny

Obytné a rekreační areály

Náměstí a veřejná prostranství

Přístupové komunikace

Osvětlení škol, úřadů a veřejných budov
