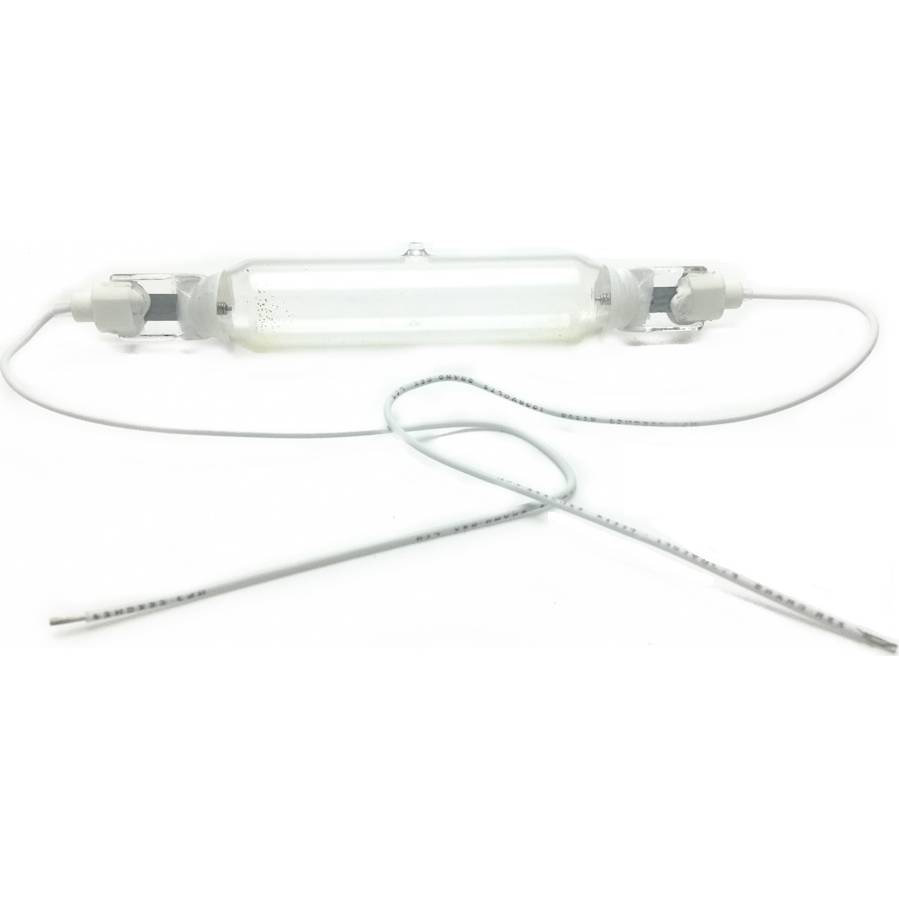

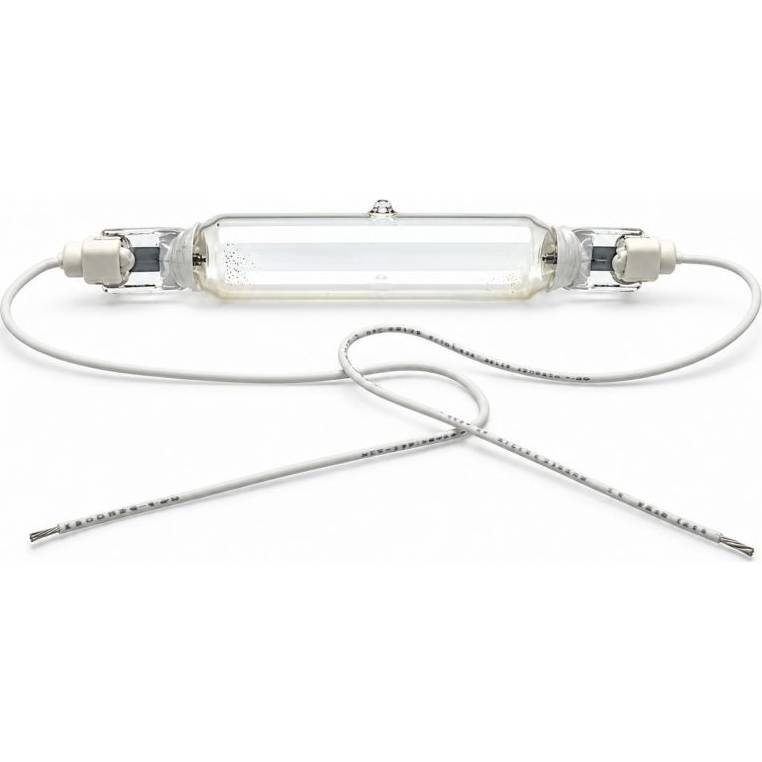

CLEO HPA 2000 S kabel Philips

Popis produktu

CLEO HPA 2000 S je vysokotlaká průmyslová UV-A výbojka o příkonu 2000 W, využívaná především v reprografickém a polygrafickém průmyslu. Je určena pro profesionální osvitové jednotky, kopírovací rámy, reprografické kamery a zařízení používaná při výrobě tiskových forem.

Vyzařované spektrum přibližně 250 až 480 nm s maximem kolem 375 nm je vhodné pro aktivaci fotocitlivých vrstev. Výbojku lze využít při osvitu ofsetových tiskových desek, sítotiskových šablon, fotopolymerních materiálů, technických filmů a dalších materiálů reagujících na UV-A záření.

Provedení F-spectrum poskytuje vysoký podíl dlouhovlnného UV-A záření. Křemenná baňka má bez­ozónové provedení, které omezuje vznik ozónu během provozu. Zlaté povrchové vrstvy na koncích výbojky pomáhají odrážet tepelné záření zpět do baňky, rychleji dosáhnout správné provozní teploty a udržovat stabilní spektrální výkon.

Výbojka je vybavena flexibilními kabelovými vývody a nemá běžnou závitovou ani kolíkovou patici. Nejde o zdroj určený k přímému připojení do elektrické sítě. Musí být provozována pouze v odpovídajícím osvitovém zařízení se správně navrženým předřadníkem, zapalovacím obvodem a chlazením.

Co je potřeba pro zprovoznění

Výbojka se dodává jako samostatný náhradní UV zdroj. K jejímu provozu je nutná kompatibilní průmyslová osvitová jednotka určená pro vysokotlakou výbojku 2000 W.

Zařízení musí obsahovat odpovídající předřadník, zapalovací obvod s požadovaným zapalovacím napětím, tepelně odolné připojovací svorky, správně dimenzovanou kabeláž a účinné chlazení.

Při výběru náhradní výbojky nestačí porovnat pouze příkon 2000 W. Je nutné zkontrolovat také provozní napětí, zapalovací napětí, spektrum, celkové rozměry, délku světelného oblouku, délku přívodních kabelů a způsob jejich zakončení.

Technické údaje

Typ zdroje: vysokotlaká UV-A výbojka

Hlavní použití: reprografie a průmyslové osvitové jednotky

Příkon: 2000 W

Provozní napětí výbojky: 250 V

Napětí naprázdno: 400 V

Minimální špičkové zapalovací napětí: 3500 V

Rozsah vyzařovaného spektra: přibližně 250 až 480 nm

Maximum spektra: přibližně 375 nm

Spektrum: typ F

Provedení: bez tvorby ozónu

Celková délka: 188 mm

Délka světelného oblouku: 101 mm

Průměr baňky: 28 mm

Délka přívodních kabelů: 375 mm na každé straně

Průřez přívodních vodičů: 1,5 mm²

Zakončení přívodů: částečně odizolované, délka 6 mm

Průměrná životnost: přibližně 750 hodin

Maximální teplota těsnění: 350 °C

Provozní teplota baňky: 650 až 900 °C

Způsob montáže

Výbojka se instaluje pomocí flexibilních kabelových vývodů do svorek osvitového zařízení. Montáž musí provádět odborně způsobilá osoba při odpojeném napájení a po úplném vychladnutí zařízení.

Při výměně je nutné dodržet předepsanou montážní polohu, zabránit mechanickému namáhání přívodů a nedotýkat se křemenné baňky holou rukou. Po instalaci je nutné zkontrolovat elektrické připojení, zapalovací obvod, stav ochranných krytů a funkčnost chlazení.

Použití

Osvit ofsetových tiskových desek

Výroba tiskových forem

Reprografické kamery a kopírovací zařízení

Osvit sítotiskových šablon

Osvit fotopolymerních materiálů

Osvit technických filmů

Průmyslové UV-A osvitové jednotky

UV vytvrzování vhodných světlocitlivých materiálů

Bezpečnostní upozornění

Výbojka během provozu vytváří velmi intenzivní UV záření, vysokou teplotu a pracuje pod vysokým tlakem. Smí být používána pouze v uzavřeném profesionálním zařízení s funkčním chlazením a ochrannými kryty. Přímé vystavení UV záření může vážně poškodit oči a pokožku. Výbojku nikdy neprovozujte volně mimo určené zařízení.
