LED-1L20EXMP1050KN96/426 4K

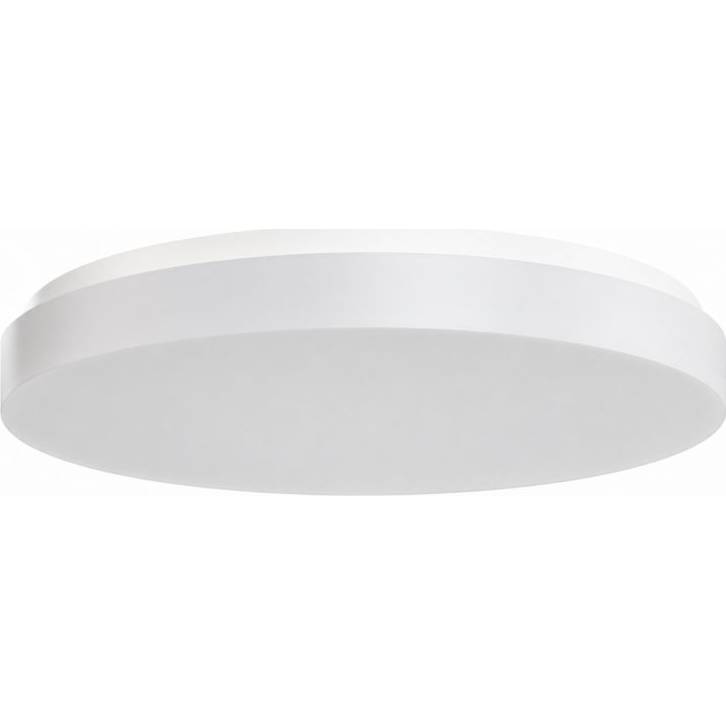

Osmont CARINA 1 je přisazené kruhové LED svítidlo určené pro stropní i nástěnnou montáž. Jednoduchý válcový tvar, bílá ocelová základna a opálové skleněné stínidlo vytvářejí univerzální vzhled vhodný do bytových, společenských, komunikačních i technických prostor.

Stínidlo je vyrobeno z ručně zpracovaného třívrstvého skla TRIPLEX OPÁL s matovaným povrchem. Opálové sklo rovnoměrně rozptyluje světlo, omezuje přímý pohled na LED modul a vytváří měkké celoplošné osvětlení bez výrazných světelných bodů.

Integrovaný LED modul má příkon 26 W a vytváří světelný tok zdroje 4190 lm. Po průchodu opálovým skleněným stínidlem poskytuje svítidlo výsledný světelný tok 2640 lm. Teplota chromatičnosti 3000 K vytváří teplé bílé světlo vhodné především do prostor, kde je požadována příjemná a klidná světelná atmosféra.

Svítidlo je vybaveno funkcí Multipower. Na proudovém zdroji lze před uvedením do provozu nastavit proud v rozsahu 400–700 mA a tím snížit výkon i světelný tok přibližně na 57–100 % maximální hodnoty. Jedno svítidlo tak lze přizpůsobit různě velkým místnostem nebo požadované intenzitě osvětlení.

Provedení ON/OFF znamená, že se svítidlo při běžném zapojení ovládá klasickým vypínačem a není určeno k externímu stmívání. Multipower slouží k pevnému nastavení výkonu při instalaci, nikoliv k průběžnému stmívání během provozu.

Stupeň krytí IP44 chrání svítidlo proti vniknutí pevných částic větších než 1 mm a proti stříkající vodě. Výrobce jej proto uvádí jako vhodné pro použití v interiéru i exteriéru. Při venkovní instalaci musí být dodrženy montážní podmínky a správné utěsnění kabelového vstupu.

Stínidlo je k základně upevněno sklapovacím systémem držáků. Toto řešení usnadňuje jeho sejmutí při montáži, čištění nebo servisu svítidla. Integrovaný LED modul dosahuje při stanovených provozních podmínkách životnosti L80/B10 až 100 000 hodin.

Technické údaje

Výrobce: Osmont

Modelová řada: CARINA 1

Typ svítidla: přisazené LED svítidlo

Provedení: ON/OFF s funkcí Multipower

Umístění montáže: strop nebo stěna

Světelný zdroj: integrovaný LED modul

Příkon: 26 W

Nastavení proudu Multipower: 400–700 mA

Rozsah nastavení výkonu: přibližně 57–100 %

Světelný tok LED zdroje: 4190 lm

Světelný tok svítidla: 2640 lm

Teplota chromatičnosti: 3000 K

Barva světla: teplá bílá

Index podání barev: Ra 80

Barevná stálost: MacAdam 3

Životnost LED modulu: L80/B10 až 100 000 hodin

Napájení: 230 V

Stupeň krytí: IP44

Rázová pevnost: IK01

Energetická třída světelného zdroje: D

Materiál základny: ocel

Barva základny: bílá RAL 9003

Materiál stínidla: třívrstvé sklo TRIPLEX OPÁL

Barva stínidla: bílá

Povrch stínidla: matovaný

Uchycení stínidla: sklapovací systém

Svorkovnice: zacvakávací

Průměr svítidla: 380 mm

Výška svítidla: 61 mm

Montážní otvory: 3× Ø 5 mm

Kabelové vstupy: 2× Ø 16 mm

Čistá hmotnost: 3,77 kg

Záruka výrobce: 60 měsíců

Způsob montáže

Svítidlo je určeno pro přisazenou montáž na pevný strop nebo stěnu. Po sejmutí skleněného stínidla se ocelová základna upevní pomocí tří montážních otvorů o průměru 5 mm a přívodní kabel se protáhne jedním ze dvou kabelových vstupů.

Napájecí vodiče se připojí do zacvakávací svorkovnice. Před připojením napájení lze na proudovém zdroji nastavit požadovaný stupeň Multipower v rozsahu 400–700 mA. Nastavení smí být prováděno pouze při odpojeném síťovém napětí.

Po dokončení zapojení se skleněné stínidlo vloží do sklapovacích držáků a zkontroluje se jeho bezpečné uchycení. Montáž smí provádět pouze odborně způsobilá osoba.

Použití

Obývací pokoje a ložnice

Chodby a schodiště

Vstupní prostory a haly

Koupelny a toalety při dodržení instalačních zón

Hotely, penziony a restaurace

Administrativní a společenské prostory

Společné prostory bytových domů

Kryté venkovní prostory

Stropní a nástěnná instalace
