Výložník rovný – typ UD 1/60 délka 300mm zinek

Popis produktu

Rovný výložník UD 1/60 je určen pro montáž jednoho svítidla na stožár zakončený dříkem o průměru 60 mm. Varianta s vyložením 300 mm posune svítidlo o půl metru od osy stožáru, což je vhodné například pro nasměrování světla nad chodník, komunikaci, parkovací plochu nebo jiný prostor vedle stožáru.

Výložník je vyroben z kvalitní ocelové trubky podle evropské normy EN 40-5. Základní protikorozní ochranu zajišťuje žárové zinkování. Podle požadovaného vzhledu a podmínek instalace lze objednat také provedení doplněné práškovým nebo mokrým lakováním.

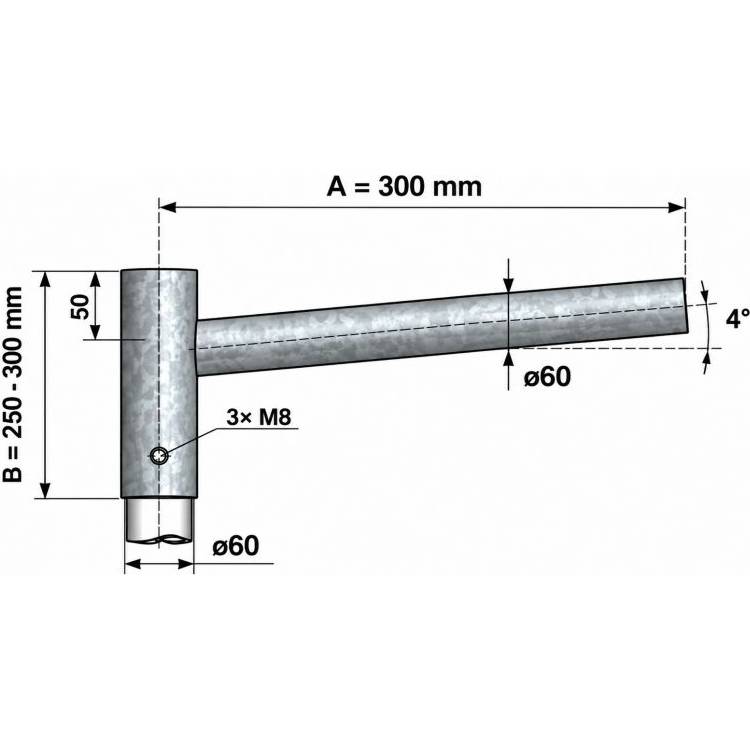

Spodní svislá část výložníku se nasazuje na vrchol stožáru Ø 60 mm a zajišťuje třemi šrouby M8. Délka zasunutí činí 250 mm. Na konci vodorovného ramena je montážní dřík Ø 60 mm pro upevnění svítidla. Rameno je provedeno s mírným sklonem 4°.

Výložník je určen především pro svítidla umožňující boční montáž na dřík Ø 60 mm. Před objednáním je proto nutné zkontrolovat montážní průměr svítidla, povolenou polohu jeho instalace a celkové zatížení stožáru.

Co je potřeba pro kompletní instalaci

Pro montáž je potřeba osvětlovací stožár zakončený dříkem Ø 60 mm, svítidlo určené pro boční montáž na dřík Ø 60 mm a vhodný připojovací kabel vedený vnitřkem stožáru a výložníku.

Stožár, svítidlo ani stožárová elektrovýzbroj nejsou součástí samotného výložníku. Při výběru celé sestavy je nutné započítat hmotnost výložníku i svítidla a ověřit maximální povolené zatížení konkrétního stožáru.

Tento výložník není nutný pro svítidla určená k přímé vrcholové montáži na svislý dřík Ø 60 mm. Například klasické svítidlo Sadovka se na stožár K5 osazuje přímo bez výložníku. Výložník UD se použije pouze tehdy, pokud má být instalováno svítidlo určené pro boční montáž.

Technické údaje

Typ: rovný jednoramenný výložník

Počet ramen: 1

Vyložení ramena: 300 mm

Určeno pro zakončení stožáru: Ø 60 mm

Montážní průměr pro svítidlo: Ø 60 mm

Délka nasazení na stožár: 250 mm

Sklon ramena: 4°

Zajištění na stožáru: 3× šroub M8

Hmotnost v žárovém zinku: přibližně 4 kg

Plocha výložníku: přibližně 0,17 m²

Materiál: ocelová trubka

Základní povrchová úprava: žárové zinkování

Volitelná povrchová úprava: práškové nebo mokré lakování

Způsob montáže

Výložník se nasune svislou částí na vrchol stožáru zakončeného průměrem 60 mm. Po nastavení požadovaného směru se mechanicky zajistí třemi šrouby M8.

Napájecí kabel se protáhne vnitřkem stožáru a výložníku až ke svítidlu. Na koncový dřík Ø 60 mm se nasadí kompatibilní svítidlo určené pro boční montáž a upevní se podle pokynů jeho výrobce.

Před montáží je nutné ověřit, zda celková hmotnost a plocha výložníku se svítidlem nepřekračují dovolené zatížení stožáru a zda sestava vyhovuje místní větrné oblasti. Montáž a elektrické připojení musí provést odborně způsobilá osoba.

Použití

Uliční a veřejné osvětlení

Osvětlení chodníků a pěších zón

Parkoviště a příjezdové komunikace

Parky a obytné areály

Průmyslové a skladové areály

Boční montáž svítidel na stožáry Ø 60 mm
