446 05 16 svítidlo výbojkové 150W sadové na sloup prům.60cm

Popis produktu

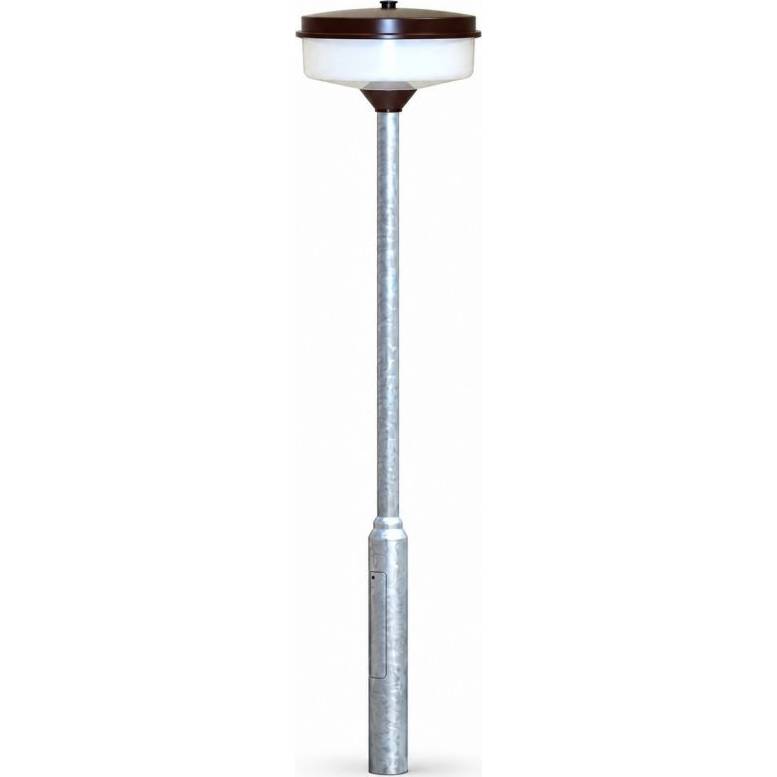

Sadovka je klasické sloupové svítidlo určené pro veřejné a venkovní osvětlení. Charakteristický široký tvar a opálový spodní kryt vytvářejí rovnoměrně rozptýlené světlo vhodné pro parky, pěší komunikace, náměstí, obytné zóny, nádraží a okolí veřejných budov.

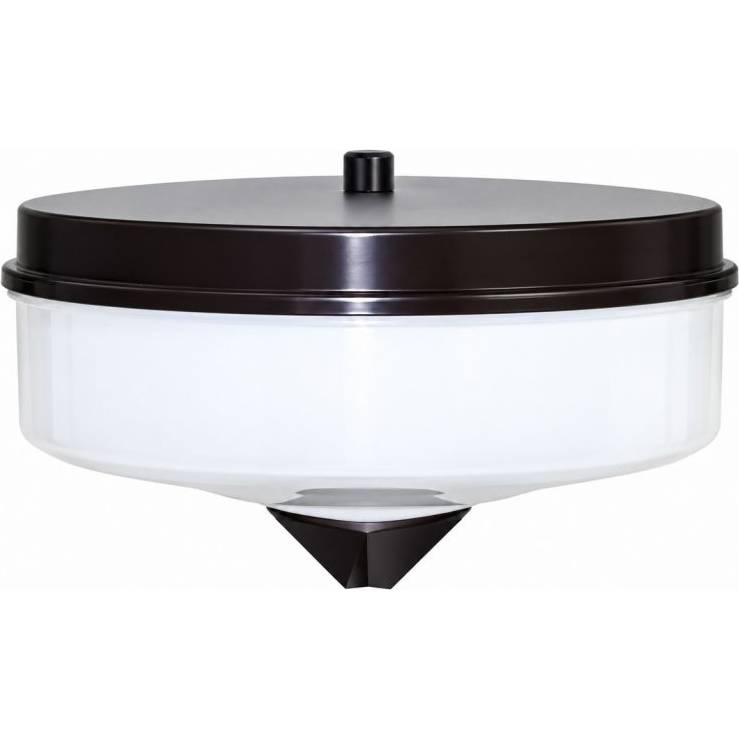

Horní kryt je vyroben z polypropylenu plněného skelnými vlákny, který zvyšuje pevnost a odolnost konstrukce. Spodní světelně činný kryt je z opálového PMMA a omezuje přímý pohled na výbojku. Matice upevňující horní kryt je vyrobena ze silamidu.

Podstavec tvoří kužel z prepregu a držák ze slitiny AlSi, který slouží k upevnění svítidla na sloup. Elektrovýzbroj je umístěna na výměnné základové desce připevněné k podstavci, což usnadňuje servis a případnou výměnu předřadných součástí.

Svítidlo je vybaveno elektromagnetickým předřadníkem pro 150W výbojku. Podle konkrétního provedení elektrovýzbroje lze použít vysokotlakou sodíkovou nebo halogenidovou výbojku. Typ výbojky nelze měnit pouze podle shodného výkonu – musí odpovídat instalovanému předřadníku a zapalovacímu zařízení.

Svítidlo se standardně vyrábí v hnědé nebo šedé barvě. Barevné provedení je nutné určit podle úplného označení konkrétní varianty: písmeno H označuje hnědou a písmeno S šedou barvu.

Co je potřeba pro zprovoznění

Pro kompletní instalaci je potřeba osvětlovací sloup zakončený dříkem o průměru 60 mm, vhodně dimenzovaný přívodní kabel a odpovídající 150W výbojka s paticí E40. Typ výbojky musí být kompatibilní s elektrovýzbrojí instalovanou ve svítidle.

Před výměnou světelného zdroje je nutné ověřit, zda je svítidlo vybaveno předřadníkem pro vysokotlakou sodíkovou, nebo halogenidovou výbojku. Běžnou LED žárovku nelze do původní výbojkové elektrovýzbroje zapojit bez ověření zapojení a případné odborné úpravy svítidla.

Technické údaje

Typ svítidla: sadové výbojkové svítidlo

Způsob montáže: na vrchol sloupu

Průměr dříku sloupu: 60 mm

Doporučený světelný zdroj: vysokotlaká sodíková nebo halogenidová výbojka

Výkon světelného zdroje: 150 W

Patice: E40

Napájecí napětí: 230 V

Frekvence: 50 Hz

Předřadník: elektromagnetický

Stupeň krytí: IP54

Barva: hnědá nebo šedá podle varianty

Materiál horního krytu: polypropylen plněný skelnými vlákny

Materiál spodního krytu: opálové PMMA

Materiál držáku: slitina AlSi

Maximální průřez připojovacích vodičů: 2,5 mm²

Provozní teplota okolí: −25 až +30 °C

Hmotnost: přibližně 12 kg

Způsob montáže

Svítidlo se nasazuje shora na dřík osvětlovacího sloupu o průměru 60 mm a mechanicky se zajistí proti pootočení a uvolnění. Napájecí vodiče se připojí ke svorkovnici uvnitř svítidla. Maximální dovolený průřez připojovacích vodičů je 2,5 mm².

Před uvedením do provozu je nutné zkontrolovat správné upevnění svítidla, ochranné uzemnění, stav těsnění a kompatibilitu výbojky s předřadníkem. Montáž, připojení a servis smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

Použití

Parky a městské sady

Pěší a cyklistické komunikace

Ulice a obytné zóny

Náměstí a veřejná prostranství

Nádraží a přístupové cesty

Areály škol, úřadů a veřejných budov

Náhrada nebo oprava stávajících svítidel Sadovka
