67690 Osmont LED-1L20CX07KN96/426 3000 CARINA 2

Popis produktu

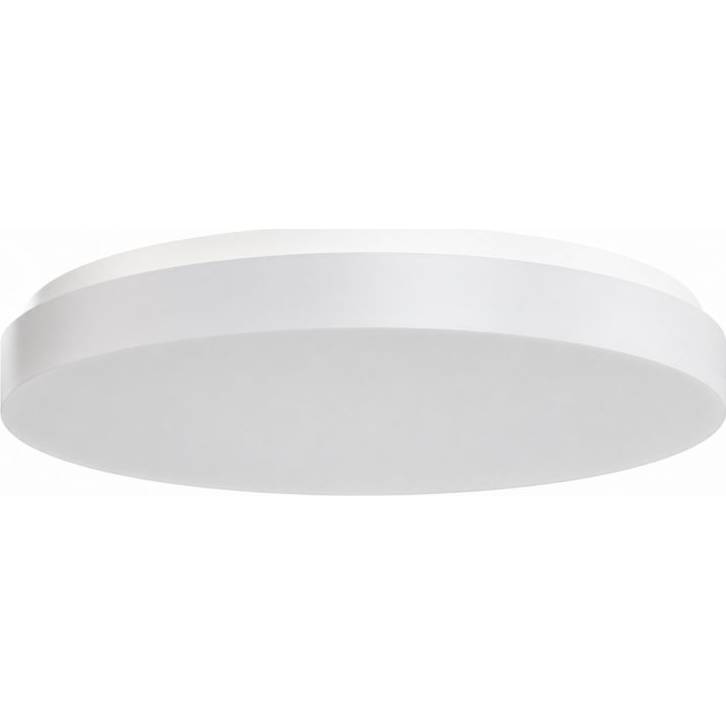

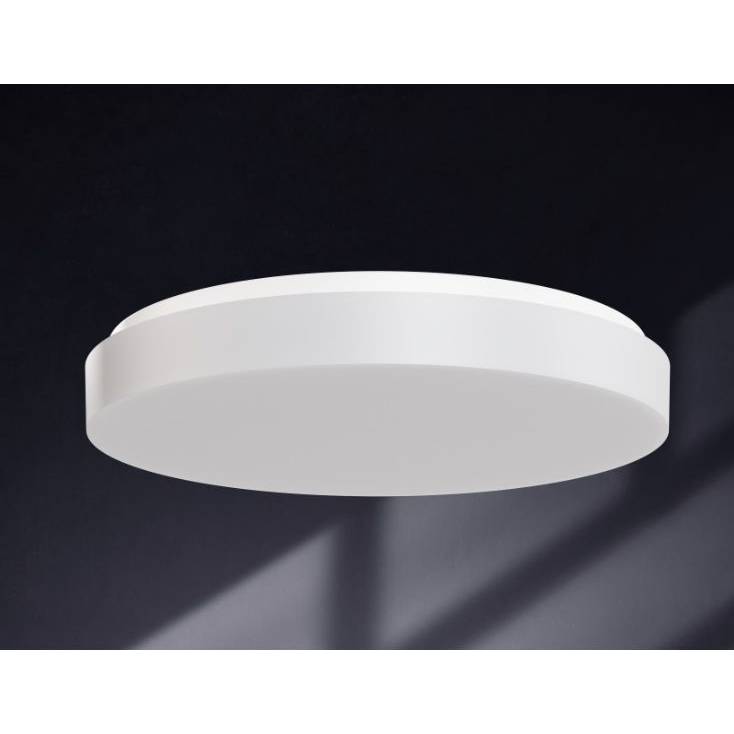

Osmont CARINA 2 je rozměrné přisazené LED svítidlo určené pro stropní i nástěnnou instalaci. Průměr 500 mm, jednoduchý válcový tvar a bílé provedení umožňují jeho použití v obytných, společenských, komunikačních i reprezentativních prostorách.

Základna svítidla je vyrobena z bíle lakované oceli. Ručně vyráběné třívrstvé skleněné stínidlo TRIPLEX OPÁL má matovaný povrch a rovnoměrně rozptyluje světlo integrovaného LED modulu. Výsledkem je měkké celoplošné osvětlení bez viditelných světelných bodů a nepříjemného přímého oslnění.

Integrovaný LED modul má příkon 32 W a vytváří světelný tok zdroje 5370 lm. Po průchodu opálovým sklem poskytuje celé svítidlo výsledný světelný tok 3490 lm. Teplota chromatičnosti 3000 K vytváří příjemné teplé bílé světlo vhodné do prostor určených k odpočinku, setkávání nebo běžnému pohybu osob.

Svítidlo je vybaveno funkcí Multipower. Na proudovém zdroji lze před uvedením do provozu nastavit proud na hodnotu 400, 450, 500, 550, 600, 650 nebo 700 mA. Tím lze snížit výkon a světelný tok přibližně na 57–100 % maximální hodnoty a přizpůsobit jedno svítidlo velikosti místnosti nebo požadované intenzitě osvětlení.

Provedení ON/OFF znamená ovládání běžným nástěnným vypínačem. Funkce Multipower slouží k pevnému nastavení výkonu při instalaci a nenahrazuje průběžné stmívání během provozu. Pro regulaci světla pomocí externího systému je nutné zvolit odpovídající stmívatelnou variantu svítidla.

Stínidlo je k základně upevněno sklapovacím systémem držáků, který usnadňuje montáž, čištění a následný servis. Krytí IP44 umožňuje použití v interiéru i vhodném venkovním prostředí při dodržení montážních podmínek. Integrovaný LED modul dosahuje životnosti L80/B10 až 100 000 hodin.

Technické údaje

Výrobce: Osmont

Modelová řada: CARINA 2

Typ svítidla: přisazené LED svítidlo

Provedení: ON/OFF s funkcí Multipower

Umístění montáže: strop nebo stěna

Světelný zdroj: integrovaný LED modul

Příkon: 32 W

Nastavení proudu Multipower: 400–700 mA

Dostupné nastavení proudu: 400 / 450 / 500 / 550 / 600 / 650 / 700 mA

Rozsah nastavení výkonu: 57–100 %

Světelný tok LED zdroje: 5370 lm

Světelný tok svítidla: 3490 lm

Měrný výkon svítidla: 109 lm/W

Teplota chromatičnosti: 3000 K

Barva světla: teplá bílá

Index podání barev: Ra 80

Barevná stálost: MacAdam 3

Fotobiologická bezpečnost: riziková skupina 0

Životnost LED modulu: L80/B10 až 100 000 hodin

Napájení: 230 V

Stupeň krytí: IP44

Rázová pevnost: IK01

Energetická třída světelného zdroje: D

Provozní teplota: −20 až +30 °C

Materiál základny: ocel

Barva základny: bílá RAL 9003

Materiál stínidla: třívrstvé sklo TRIPLEX OPÁL

Barva stínidla: bílá

Uchycení stínidla: sklapovací systém

Svorkovnice: zacvakávací

Počet LED driverů: 1

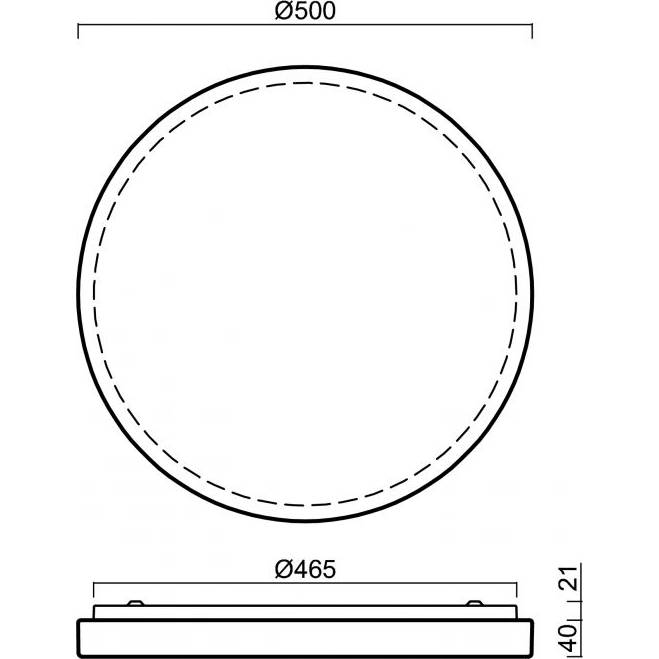

Průměr svítidla: 500 mm

Výška svítidla: 61 mm

Montážní otvory: 3× Ø 5 mm

Kabelové vstupy: 2× Ø 16 mm

Čistá hmotnost: 4,86 kg

Záruka výrobce: 60 měsíců

Způsob montáže

Svítidlo je určeno pro přisazenou montáž na pevný strop nebo stěnu. Po opatrném sejmutí skleněného stínidla se ocelová základna upevní pomocí tří montážních otvorů o průměru 5 mm. Napájecí kabel se protáhne jedním ze dvou kabelových vstupů o průměru 16 mm a připojí do zacvakávací svorkovnice.

Před připojením síťového napájení lze na proudovém zdroji nastavit požadovaný stupeň Multipower. Nastavení se smí provádět pouze při vypnutém napájení. Po dokončení zapojení se stínidlo vloží do sklapovacích držáků a zkontroluje se jeho bezpečné uchycení.

Vzhledem k rozměrům a hmotnosti svítidla musí být podklad dostatečně pevný a musí být použity upevňovací prvky odpovídající materiálu stropu nebo stěny. Montáž smí provádět pouze odborně způsobilá osoba.

Použití

Obývací pokoje a ložnice

Vstupní haly a prostorné chodby

Schodiště a společné prostory

Hotely, penziony a restaurace

Administrativní a společenské prostory

Reprezentativní vstupní prostory

Koupelny při dodržení instalačních zón

Společné prostory bytových domů

Kryté venkovní prostory

Stropní a nástěnná instalace
