HID-DV 1-10V 100 /S SON 220-240V 50/60Hz

Napájení a regulace sodíkové výbojky

Philips HID-DynaVision HID-DV 1–10V 100/S SON zajišťuje napájení a řízení jedné 100W sodíkové výbojky řady SON, SON-T nebo SON-T Plus. Uplatní se při opravách a údržbě svítidel navržených pro tuto kombinaci světelného zdroje a elektronického předřadníku. Při výměně je potřeba porovnat přesný typ původního zařízení, podporovanou výbojku, elektrické zapojení a montážní podmínky.

Řídicí vstup 1–10 V umožňuje regulovat provoz výbojky pomocí kompatibilního ovládacího prvku. Konkrétní rozsah stmívání a podmínky regulace musí odpovídat dokumentaci této varianty a použitého světelného zdroje. Označení 1–10 V se vztahuje k ovládání; síťové napájení předřadníku je 220–240 V.

Kompatibilní výbojka a funkční sestava

Přímo souvisejícím světelným zdrojem je vysokotlaká sodíková výbojka Philips MASTER SON-T PIA PLUS 100 W E40. Výbojka má patici E40 a vyžaduje svítidlo s vhodnou objímkou, odpovídajícím prostorem a elektroinstalací určenou pro výbojkový provoz.

Jednu světelnou pozici tvoří jeden předřadník, jedna kompatibilní 100W výbojka a vhodné svítidlo s elektrickým přívodem. Pro využití stmívání se doplňuje kompatibilní ovládání 1–10 V. Předřadník sám nevytváří světlo; výbojku, svítidlo ani ovladač nelze automaticky považovat za součást jeho dodávky.

Při výběru světelného zdroje nestačí shodný výkon. Tento předřadník je označen pro sodíkové výbojky SON, proto nelze bez ověření předpokládat kompatibilitu s výbojkami CDO, CDM nebo jinými typy zdrojů.

Napájení a elektrické připojení

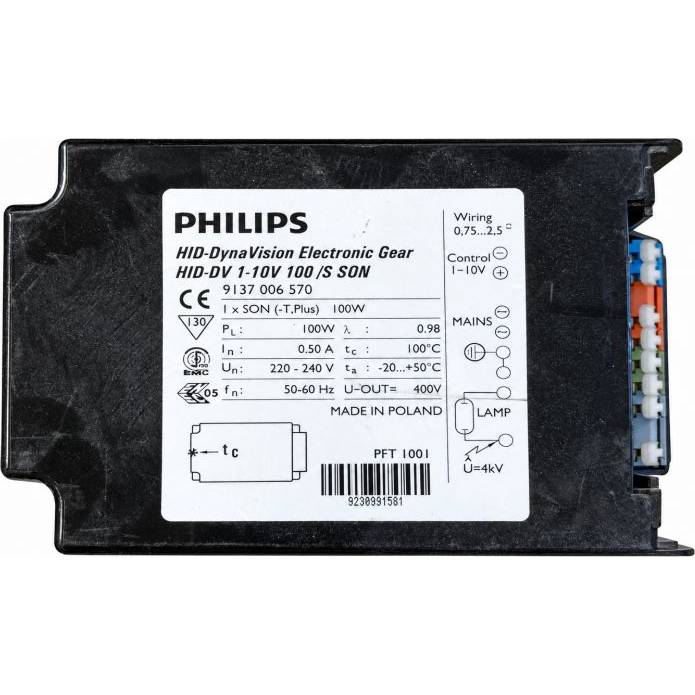

Předřadník pracuje se síťovým napětím 220–240 V při frekvenci 50–60 Hz. Výrobní štítek uvádí jmenovitý vstupní proud 0,50 A, účiník λ = 0,98 a průřez připojovaných vodičů 0,75–2,5 mm². Hodnota 100 W označuje výkon připojené výbojky, nikoli celkový příkon sestavy včetně ztrát předřadníku.

Připojovací místa jsou označena MAINS pro síťové napájení, LAMP pro výbojku a Control 1–10V pro řízení s vyznačenou polaritou. Schéma obsahuje také ochranné uzemnění. Na výstupu k výbojce jsou uvedeny zapalovací impulzy 4 kV, kterým musí odpovídat izolace vedení, objímka a další součásti výbojkového obvodu.

Montáž a zapojení musí provést osoba s odpovídající elektrotechnickou kvalifikací při odpojeném napájení, podle dokumentace předřadníku a konkrétního svítidla.

Zprovoznění a provozní podmínky

Před prvním zapnutím je potřeba zkontrolovat typ a výkon výbojky, správnost zapojení, ochranné uzemnění a mechanické upevnění předřadníku. Po zapnutí se ověří zapálení a stabilní provoz světelného zdroje. Pokud je připojeno ovládání 1–10 V, následuje kontrola regulace podle podmínek dané sestavy.

Povolená teplota okolí činí −20 až +50 °C. Maximální teplota v označeném kontrolním bodě tc je 100 °C; nejde o dovolenou teplotu okolního vzduchu. Umístění musí zajistit odpovídající odvod tepla a ochranu před vlivy prostředí.

Předřadník je vhodný pro servis kompatibilních sodíkových svítidel používaných například k osvětlení komunikací, veřejných prostranství a areálů. O vhodnosti konkrétní instalace rozhoduje provedení celého svítidla a předepsaný světelný zdroj.
