HID-DV 1-10V 150 /S CDO 9137 006 571

Napájení a regulace výbojky CDO

Philips HID-DynaVision HID-DV 1–10V 150/S CDO zajišťuje napájení a řízení jedné 150W výbojky řady CDO. Uplatní se při opravách a údržbě výbojkových svítidel, jejichž konstrukce a elektrické zapojení odpovídají této variantě předřadníku. Při výběru náhradního dílu je potřeba porovnat přesný typ původního zařízení, podporovanou výbojku, způsob ovládání a montážní podmínky.

Řídicí vstup 1–10 V umožňuje regulovat provoz výbojky pomocí kompatibilního ovládacího prvku. Konkrétní rozsah stmívání a podmínky regulace musí odpovídat dokumentaci předřadníku a použitého světelného zdroje. Označení 1–10 V se vztahuje k ovládání; síťové napájení předřadníku je 220–240 V.

Kompatibilní výbojka a funkční sestava

Přímo souvisejícím světelným zdrojem je keramická halogenidová výbojka Philips CDO-TT Plus 150W/828 E40. Při jejím použití musí svítidlo disponovat vhodnou objímkou E40, odpovídajícím prostorem pro výbojku a elektrickým vybavením určeným pro tento typ světelného zdroje.

Pro jednu světelnou pozici je potřeba jeden předřadník, jedna kompatibilní výbojka CDO 150 W a vhodné svítidlo s připraveným elektrickým přívodem. Pro využití stmívání se doplňuje kompatibilní ovládání 1–10 V. Předřadník sám nevytváří světlo; výbojku, svítidlo ani ovladač nelze automaticky považovat za součást jeho dodávky.

Tato varianta je na štítku výslovně označena pro CDO 150 W. Kompatibilitu s výbojkami SON, CDM nebo jinými zdroji nelze odvozovat pouze ze shodného výkonu.

Napájení a elektrické připojení

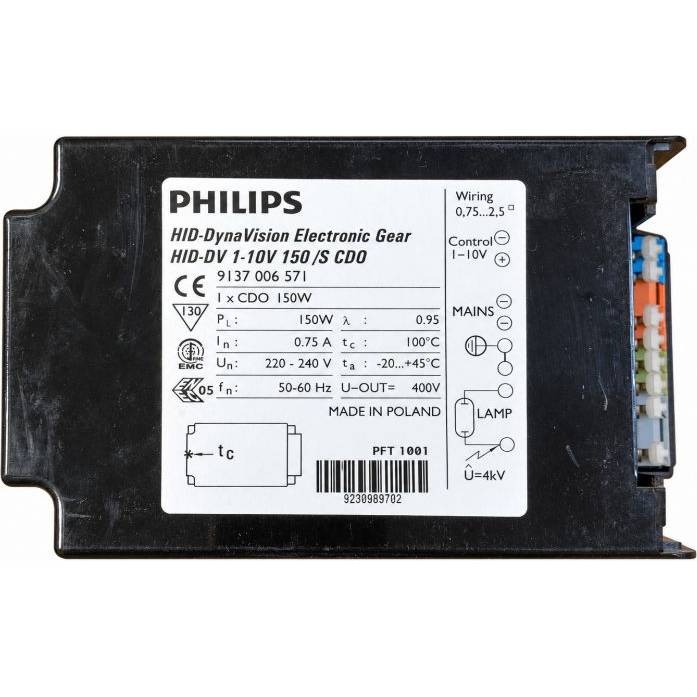

Předřadník pracuje se síťovým napětím 220–240 V při frekvenci 50–60 Hz. Výrobní štítek uvádí jmenovitý vstupní proud 0,75 A, účiník λ = 0,95 a průřez připojovaných vodičů 0,75–2,5 mm². Hodnota 150 W označuje výkon výbojky, nikoli celkový příkon sestavy včetně ztrát předřadníku.

Připojovací místa jsou označena MAINS pro napájení, LAMP pro výbojku a Control 1–10V pro řízení s vyznačenou polaritou. Schéma obsahuje také ochranné uzemnění. Výstup k výbojce pracuje se zapalovacími impulzy označenými 4 kV, kterým musí odpovídat izolace vedení, objímka a další součásti výbojkového obvodu.

Montáž a zapojení musí provést osoba s odpovídající elektrotechnickou kvalifikací při odpojeném napájení, podle dokumentace konkrétního svítidla a předřadníku.

Zprovoznění a provozní podmínky

Před prvním zapnutím je potřeba zkontrolovat typ výbojky, správnost zapojení, ochranné uzemnění a mechanické upevnění předřadníku. Po zapnutí se ověří zapálení a stabilní provoz výbojky. Je-li připojeno ovládání 1–10 V, následuje kontrola regulace podle podmínek dané sestavy.
